Jablotron Zubehör
AN-868-2PIN Externe Antenne
Die externe Zusatzantenne ist zur Erweiterung der Funkreichweitern der Jablotron Funkkomponenten geeignet. Der Anschlussstecker hat eine 2 Pin Belegung und ist für ältere JABLOTRON 100 Komponenten geeignet. Die Funkantenne arbeitet im Frequenzband 868 MHz und kann im Innen- und Außenbereich eingesetzt werden. Die Zuleitungen sind sabotageüberwacht. Leistungmerkmale: - Funkfrequenz: 868 MHz - 2 Pin Anschlussstecker - Sabotageüberwachung Technische Daten: - Gewinn der Antenne: max. 3dBi - Impedanz: 50? - Länge der Zuleitung: 2m - Abmessung: 130 x 50 x 30 mm - Betriebstemperatur: -20 bis 60 °C - Umgebungsbedingungen: N 50131-1 IV - Sicherheitsstufe: Grad 2, EN 50131-1

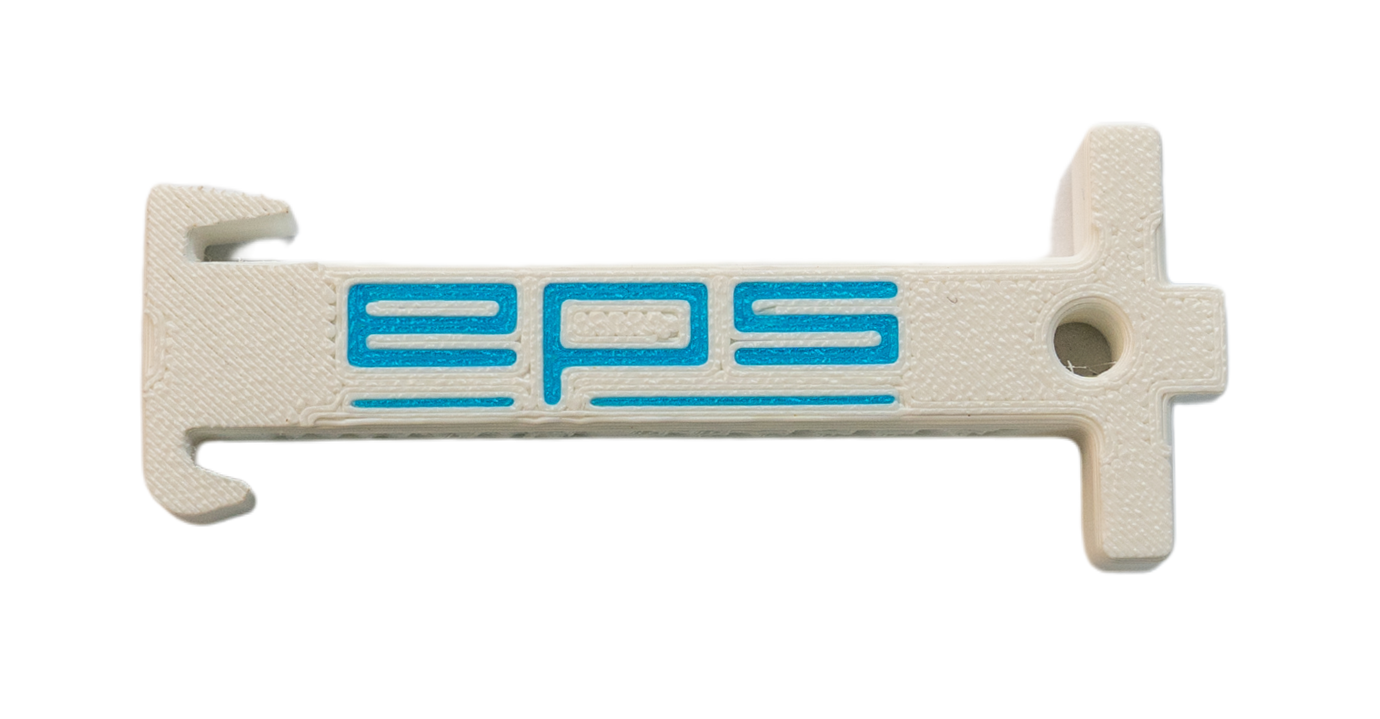

Blaues 3 in 1 Tool
Blaues Jablotron 3 in 1 Tool zum Öffnen der Gehäuse von Bedienteilen und Bewegungsmeldern

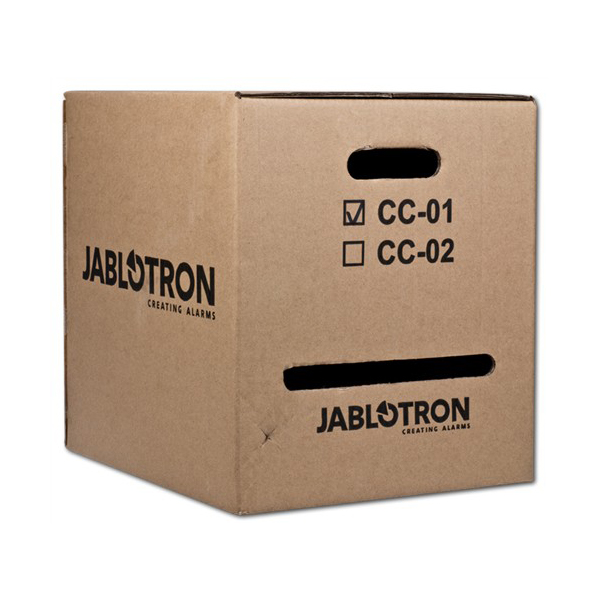

CC-01 Buskabel
Das Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern davon sind 2 Adern mit einem Leitungsdurchmesser von 0,5 mm und 2 Adern mit einem Leitungsdurchmesser von 0,8 mm. Die Kabelrolle hat 300 m Kabel. Leistungsmerkmale: - Installationsfreundliche Kabelrolle - Markierung der Leitungslänge in Meter auf dem Kabel gedruckt Technische Daten: - 1 x 2 x 24 AWG (0,5 mm) max. Gleichstromweiderstand bei 20 °C = 97 ?/km - 1 x 2 x 20 AWG (0,8 mm) max. Gleichstromweiderstand bei 20 °C = 38 ?/km - Kabellänge: 300m - EAN 8594052538366
CC-02 Buskabel
Das I nstallationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern mit einem Leitungsdurchmesser von 0,5 mm pro Ader. Die Kabelrolle hat 300 m Kabel. Leistungsmerkmale: - Installationsfreundliche Kabelrolle - Markierung der Leitungslänge in Meter auf dem Kabel gedruckt Technische Daten: - 2 x 2 x 24 AWG (0,5 mm) max. Gleichstromweiderstand bei 20 °C = 97 ?/km - Kabellänge: 300m - EAN 8594052538373

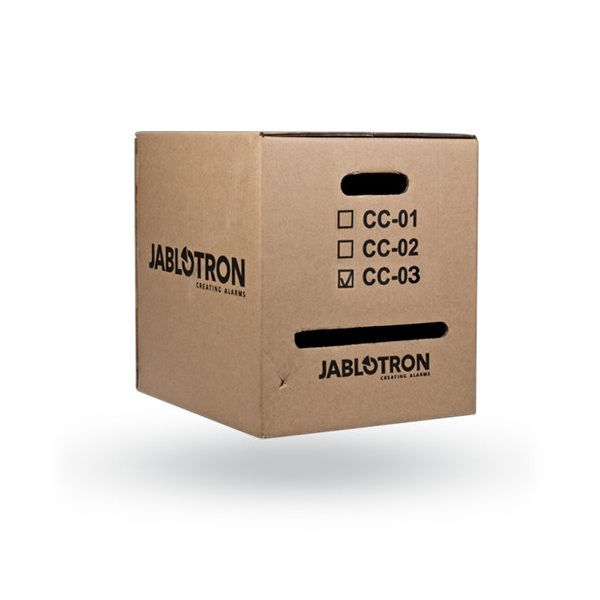

CC-03 Buskabel
Das Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Zusätzlich hat dieses Kabel noch 4 Adern für sonstige Verkabelungen. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 8 Adern davon sind 6 Adern mit einem Leitungsdurchmesser von 0,5 mm und 2 Adern mit einem Leitungsdurchmesser von 0,8 mm. Die Kabelrolle hat 250 m Kabel. Leistungsmerkmale: - Installationsfreundliche Kabelrolle - Markierung der Leitungslänge in Meter auf dem Kabel gedruckt Technische Daten: - 3 x 2 x 24 AWG (0,5 mm) max. Gleichstromweiderstand bei 20 °C = 97 ?/km - 1 x 2 x 20 AWG (0,8 mm) max. Gleichstromweiderstand bei 20 °C = 38 ?/km - Kabellänge: 250 m - EAN 8595614113618
CC-11 Buskabel
Das besonders gegen Brände und Feuer geschützte Installationskabel ist speziell für den 4 Draht BUS des JABLOTRON BUS- Systems konfektioniert. Das Kabel ist als Funktionserhaltkabel ausgeführt und somit besonders geeignet bei Verkablungen von Rauchmeldern und Sirenen. Die Farbkodierung der Adern sind mit der Zentrale und den BUS- Verteilern abgestimmt. Die Leitung hat 4 Adern. Die Leitungslänge der Kabelrolle beträgt 200 m. Leistungsmerkmale: - Installationsfreundliche Kabelrolle mit aufgedruckten Längenangaben - Funktionserhaltkabel der Brandklasse B2CA-S! - Zulassung: EN 60322-1-2, EN 50399, EN610034-2 - Fabe:Orange Technische Daten: - 4 adrig und geschiermte Leitung - 2xAdern D= 0,5 mm und 2 Adern D= 0,2 mm - Farbcodierung gemäß Jablotron BUS System

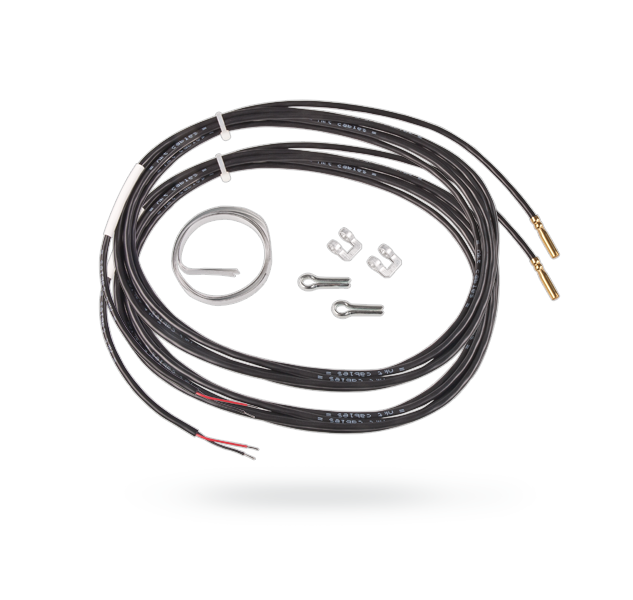

CP-201T-NW Widerstandstemperatursensor
Der Widerstandstemperatursensor CP-201T-NW ist für den universellen Einsatz zur Erfassung der Temperatur von flüssigen, gasförmigen und festen Stoffen konzipiert.Technische Daten: Sensorart: NTC 10 kO, B25/100 = 3455 K Sensortoleranz: ± 1% bei 25°C / ± 2°C im Bereich von -25°C bis +105°C Erfassungsbereich: -25°C bis +105°C Max. Eingangsleistung: 15mW´ Wasserbeständigkeit: IP67 nach EN 60 529 Gehäusematerial: Messing Gehäusedurchmesser: 4,6 mm Gehäuselänge: 24 mm Isolationswiederstand: > 200 MW bei 500 V DC, 25°C ± 3°C Versorgungskabel - Typ: ungeschirmtes PVC, 0,35 mm² Versorgungskabel - Länge: 3 Meter

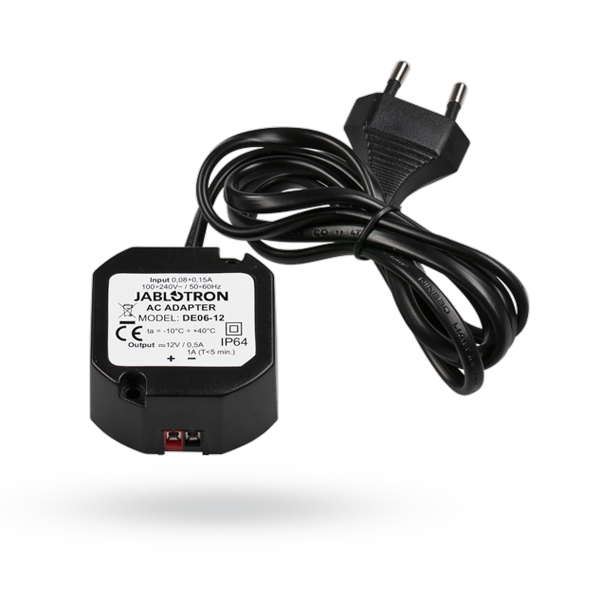

DE06-12 Netzteil 12 V/0,5 A
Dieses 12 V Netzteil dient zur ergänzenden Stromversorgung der Bedienteile des JA-100 Alarmsystems. Durch die sehr kompakten Abmessungen kann die Montage direkt in eine 55 mm UP Schalterdose erfolgen. Technische Daten: Stromversorgung: primär 240 V / 50 Hz Ausgangsspannung: 12 V DC Ausgangsstrom: 500 mA / max. 1000 mA für weniger als 5 min. Kurzschluss- und Temperaturüberlastungsschutz Abmessungen 50 x 48 x 25 mm Umgebungsbedingungen: EN 50131-1, II , innen Arbeitstemperatur: -10 bis 40 Grad EN - 60950-1, EN 61204-3 EN 6100-3-2, 3-3, 6-1, 6-3, EN 5502

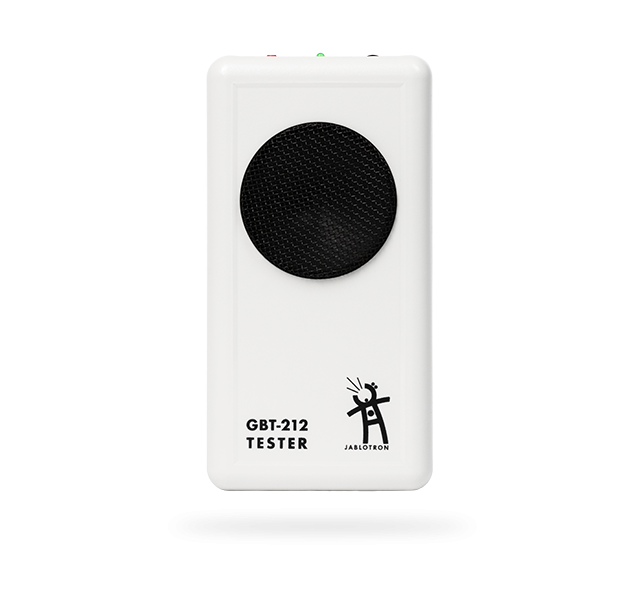

GBT-212 Glasbruchsimulator
Das Testgerät für Glasbruchsensoren ist zum Testen und Kalibrieren von Glasbruchsensoren geeignet. Das Testgerät reagiert auf die Änderung des Luftdruckes, ausgelöst z.B. durch einen leichten Stoß mit der flachen Hand gegen die Scheibe, und simuliert dann das Geräusch einer zerbrechenden Glasscheibe. Der Glasbruchsensor sollte dann auf Grund der Luftdruckveränderung und des Geräusches auslösen. Das Geräusch kann auch manuell über die Prüftaste ausgelöst werden. Leistungsmerkmale: reagiert auf Luftdruckveränderung akustische Simulation einer brechenden Scheibe Prüftaste zur manuelle auslöse des Geräusches inklusive Batterien Technische Daten: Stromversorgung: 9 V Blockbatterie Stromverbrauch: 6-200 mA Erfassungsbereich: bis zu 9 m Abmessungen: 70 x 135 x 29 mm Betriebstemperatur: -10 Grad bis 40 °C Umgebungsbedingungen: EN 50131-1: II, innen ETSI EN 300220

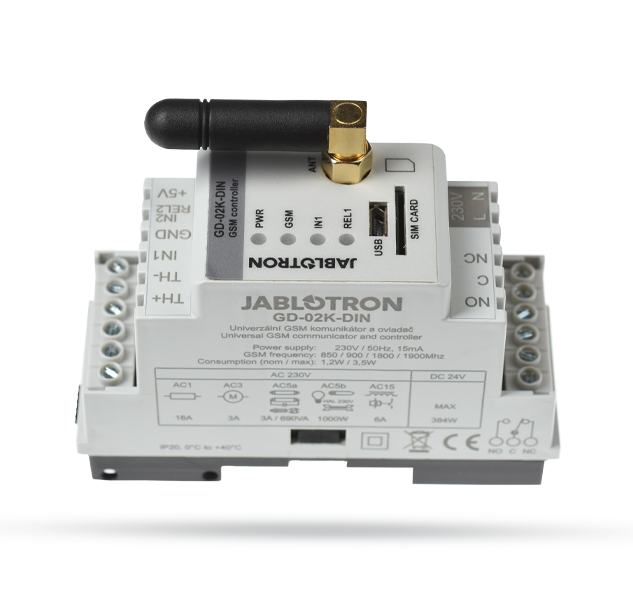

GD-02K-DIN
GD-02K-DIN ist ein Universal-GSM-Kommunikationsmodul zur Hutschienenmontage. Es ermöglicht die Fernsteuerung diverser Geräte durch SMS-Befehl oder Anruf von bis zu 100 autorisierte Telefonnummern. Das GSM Wählgerät bietet zusätzlich 1 Relais (250V/5A), die statisch oder als impuls geschaltet werden können. Das GD-02 DIN kann mit USB-Kabel oder über ein Webportal aus der Ferne progrmmiert werden. Leistungsmerkmale: Steuerung : 2 Ausgänge - Strom und Signal - aktiviert/deaktiviert den Ausgang mit der Möglichkeit, einen Impuls zu setzen (1 s - 24 h). Per SMS oder durch Anwahl aus 100 Telefonnummern Überwachung: über einen Eingang wird der Status eines anderen Gerätes verfolgt (Netzausfall, Störung, etc.). Messung der Temperatur: mit der Möglichkeit eines Temperatursensors misst JB-TS-PT1000 den aktuellen Wert und meldet, wenn der Grenzwert überschritten wird Thermostat: Mit dem Temperaturfühler JB-TS-PT1000 misst das Modul GD-02K-DIN die aktuelle Temperatur und schaltet entsprechend der eingestellten Temperatur (Bedarfs- oder Frostschutztemperatur) den Ausgang des Leistungsrelais REL1 (z.B. Elektroboiler, Heizung). Die Soll- und Frostschutztemperatur kann per SMS-Befehl ferngesteuert eingestellt und auch umgeschaltet werden. Impulszähler: ermöglicht den Anschluss von bis zu zwei externen Verbrauchszählern mit Impulsausgang (z. B. Stromzähler, Gaszähler, Wasserzähler) oder einem Verbrauchszähler mit der Unterscheidung zwischen Nieder- und Hochtarif. Der Impulszählermodus informiert per SMS über deren aktuellen Stand oder über die Überschreitung der eingestellten Grenzwerte.

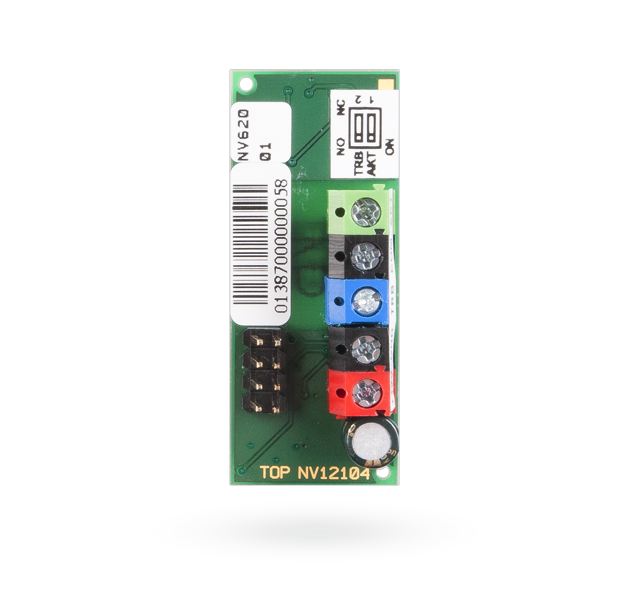

GS-208-CO
Modul zur Einbindung eines CO Warners Konventionelle Verdrahtung Anschlußbelegung: +12Volt / GND / Sabotage / COM / Alarm Betriebsspannung: 9 - 15 V DC max Stromverbrauch: 5mA Abmessung: 48 x 19 x 14 mm Sicherungsniveau Stufe 2, EN 50131-1 Umgebung nach EN 50131-1, II, innen Betriebstemperatur -10 bis 40 Grad EAN 8595614113878

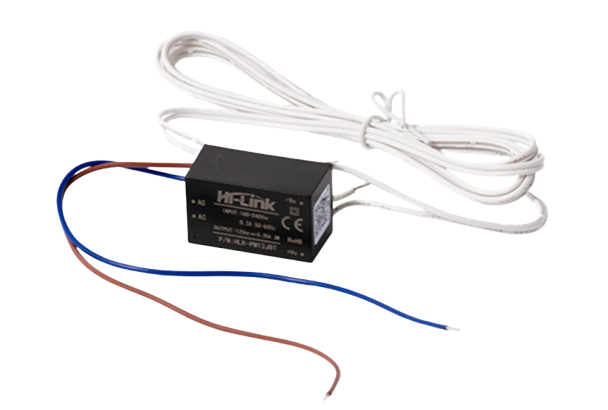

HLK-PM12JBT Schaltnetzteil
Dieses 12 V Netzteil dient zur ergänzenden Stromversorgung der Bedienteile des JA-100 Alarmsystems. Durch die sehr kompakten Abmessungen kann die Montage direkt in eine 55 mm UP Schalterdose erfolgen. Technische Daten: Stromversorgung: primär 240 V / 50 Hz Ausgangsspannung: 12 V DC Ausgangsstrom: 500 mA / max. 1000 mA für weniger als 5 min. Kurzschluss- und Temperaturüberlastungsschutz Abmessungen 50 x 48 x 25 mm Umgebungsbedingungen: EN 50131-1, II , innen Arbeitstemperatur: -10 bis 40 Grad EN - 60950-1, EN 61204-3 EN 6100-3-2, 3-3, 6-1, 6-3, EN 5502

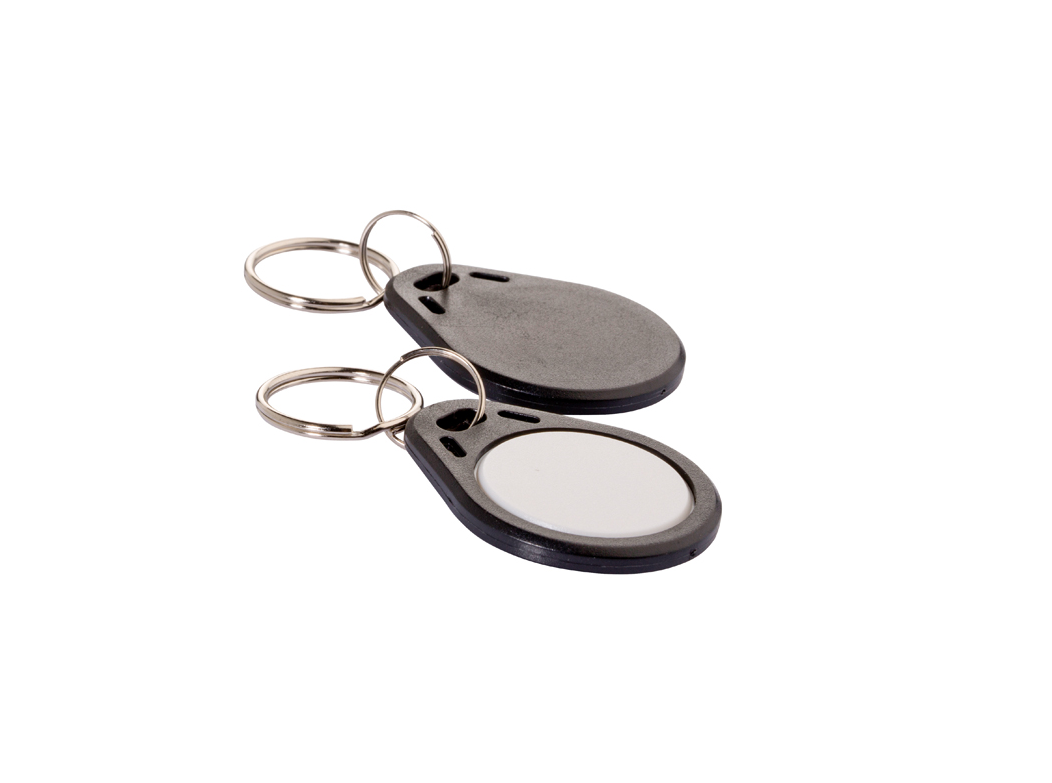

IK-K610-X-SW
Dieser beruhrüngslose Dual RFID- Codeträger dient zur Identifikation, Pru¨fung der Berechtigungen und zur Steuerung eines Alarm- und Videosystems. Der Dual-Transponder ist sowohl geeignet zur Türöffnung von Dahua Gegensprechanlagen, als auch für sämtliche RFID Leser der Jablotron 80 & 100 Alarmsysteme. Ausführung als robuster und stabiler Schlüsselanhänger in der Farbe schwarz mit weißem Deckel. In der Alarmzentrale oder in der Gegensprechanlage können alle Codeträger personifiziert werden. Somit kann im System dokumentiert werden wer und wann das Alarmsystem z.B. scharf - unscharf geschaltet hat. Bei Verlust des Codeträgers kann dieser sofort aus dem System gelöscht werden und eine Bedienung des Alarmsystems ist nicht mehr möglich. Technische Daten: geeignet für Jablotron RFID Leser geeignet für Dahua Türsprechsysteme kompakte Bauform Maße: 39mm x 31mm x 4mm Schlüsselring: Ja Material: Kunststoff Farbe Gehäuse: schwarz Farbe Deckel: weiß
JA-110T Bus-Kurzschluss-Isolationsmodul
Der BUS- Isolator dient zur galvanischen Trennung und zum Schutz der Bus– Verkabelung. Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: über den BUS der Zentrale, 12 V (9 - 15 V) Standby-Verbrauch: 5 mA max. Last am Anschluss: 250 mA; Abschaltstrom: 300 mA geeignet für Montagedose (JA-190PL) Betriebstemperatur: – 10 °C bis +40 °C Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen EAN 85940525374512

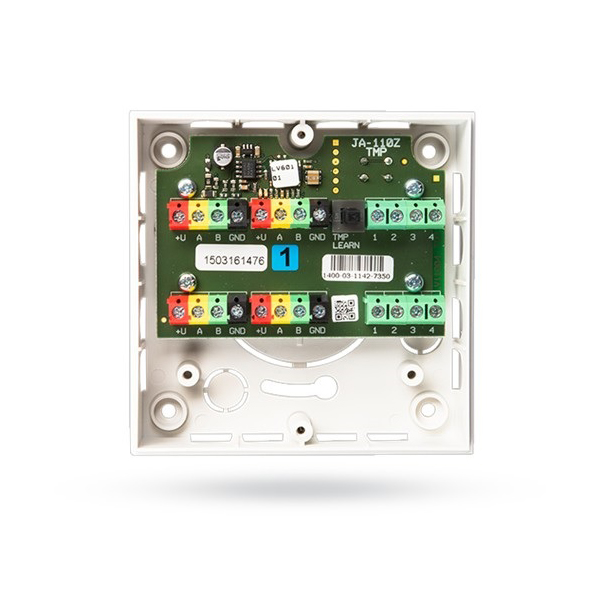

JA-110Z Adressierbares Busterminalmodul
Die BUS- Mehrplatzverteiler mit 8 Anschlussklemmen dienen zur Verteilung und Verkabelung von umfassenden BUS-Installationen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Dieses Modul kann auch direkt in die Zentralen Type JA-106 und JA-107 installiert werden, oder in die Montagedosen JA-194 PL oder PLV-CP-M/L

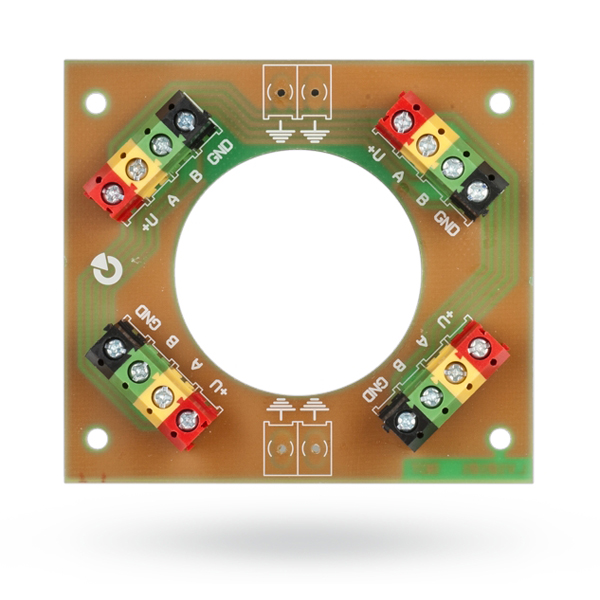

JA-110Z-B Busterminalmodul
Die BUS- Verteilermodule mit Anschlussschiene dienen zur Verkabelung der BUS-Leitungen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Die Module (JA-110Z-A; JA-110Z-B; JA-110Z-C) unterscheiden sich in der Bauform. Es kann in der universellen Montagedose JA-190PL montiert werden. EAN 8594052537833

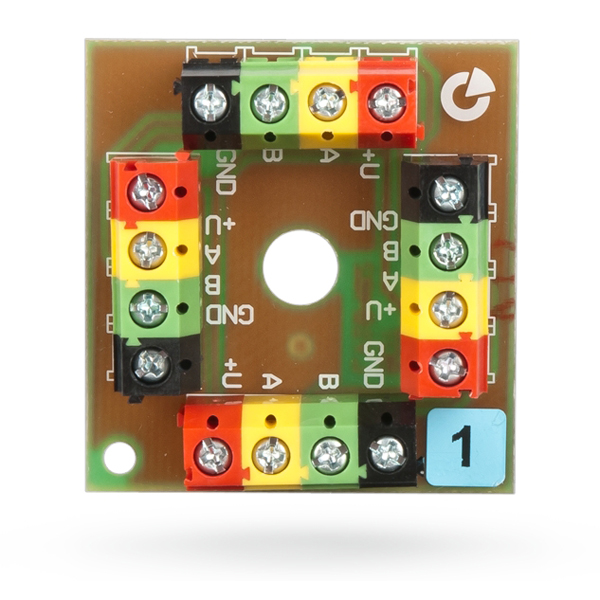

JA-110Z-C Busterminalmodul
Die BUS- Verteilermodule mit Anschlussschiene dienen zur Verkabelung der BUS-Leitungen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Die Module (JA-110Z-A; JA-110Z-B; JA-110Z-C) unterscheiden sich lediglich in der Bauform. Es kann in der universellen Montagedose JA-190PL montiert werde. EAN 8594052539103

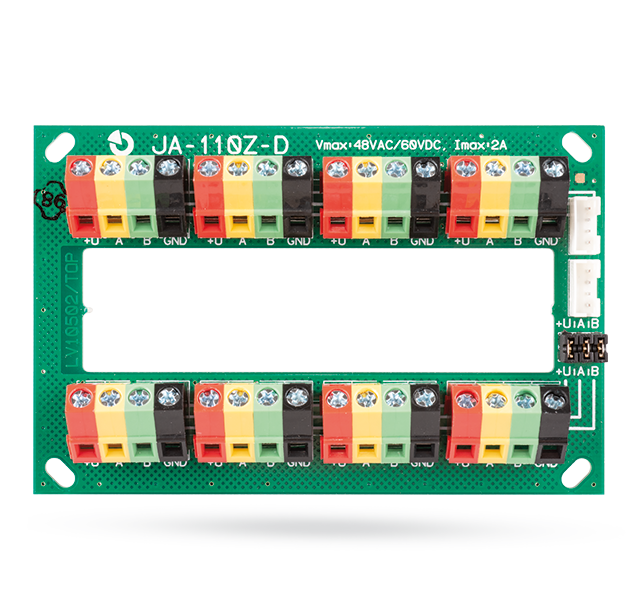

JA-110Z-D Mehrpoliges Busterminalmodul
Der JA-110Z-D Bus-Verteilermodul - BUS- Mehrplatzverteiler mit 8 Anschlussklammen dient zur Verteilung und Verkabelung von umfassenden BUS-Installationen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Dieses kann auch direkt in die Zentrale Type JA-106 installiert werden oder in die Montagedosen JA-194 PL oder PLV-CP-M/L Technische Daten: bis zu 48 V DC / 60 V DC-maximal 2 A belastbar Abmessungen 102 x 66 x18 mm Es dient dazu, die Leiter der komplexen Bus-Installationen des JABLOTRON 100+ Systems zu verbinden und kann mithilfe von Trenn-Jumpern in zwei unabhängige Buszweige aufgeteilt werden.

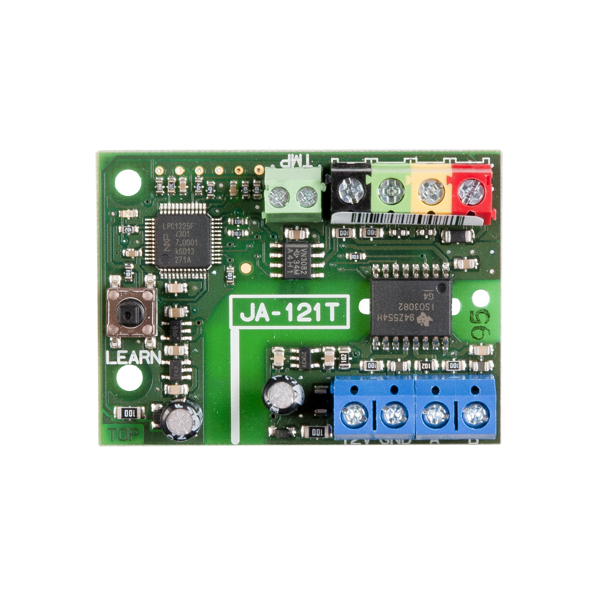

JA-121T RS-485 Busschnittstelle
Die RS-485 BUS-Schnittstelle dient zur Übertragung von Meldungen, Zuständen und Texten aus dem JABLOTRON 100 Alarmsystem an externe Systeme z.B. KNX Systeme. Die Übergabe der Daten erfolgt über die serielle RS-485 Schnittstelle. Das detaillierte Schnittstellenprotokoll entnehmen Sie dem Datenblatt. Technische Daten: zur Einbindung in das JABLOTRON 100 Alarmsystem Stromversorgung aus dem BUS der Zentrale 12V Stromverbrauch im Ruhezustand: 10mA Ausgangsbereich RS-485: 5 V Galvanische Trennung: RS-485 4 kv Abmessung: 52 x 38 x 14 mm Betriebstemperatur: -10 C bis +40 °C Sicherheitsstufe: Grad 2 gemäß EN 50131-1, EN 50131-3 EN 50130-4; EN 55022 EAN 8595614112208
JA-155J Universalsender
Der FUNK- Fahrzeugsender ist für die Montage in Fahrzeugen konzipiert. Mit diesem Fahrzeugsender kann das JABLOTRON 100+ Alarmsystem vom Fahrzeug aus direkt bedient und gesteuert werden. So lassen sich z.B. durch das Bestätigen des Fernlichtes Garagentore etc. öffnen oder ein Sicherungsbereich kann scharf / unscharf geschaltet werden. Der Fahrzeugsender wird mit 12V-24V direkt vom Fahrzeug versorgt. Leistungsmerkmale: Einbau in alle PKWs und Fahrzeugtypen möglich 12 V und 24 V Stromversorgung wählbar individuelle Funktionen programmierbar Technische Daten: Stromzufuhr: 12 to 24 V ±30 % Verbrauch: 5 / 20 mA Kommunikationsband: 868.1 MHz, Jablotron Protokoll Kommunikationsreichweite: bis zu 300 m (Sichtlinie) Optionale Eingangsreaktion: 1 oder 2 elektrische Impulse Betriebstemperaturbereich: -40 °C bis +85 °C Lagerungstemperaturen:-10 °C bis +40 °C Abmessungen, Gewicht: 84 x 53 x 25 mm, 120 g Betriebskonditionen Allgemeine Berechtigung von ÈTU VO-R/10/09.2010-11 Entspricht auch den Anforderungen von ETSI EN 300 220-2, EN 50130-4 ed. - 2+A1, EN 55032, EHK010, EN 62368-1, EN 50581

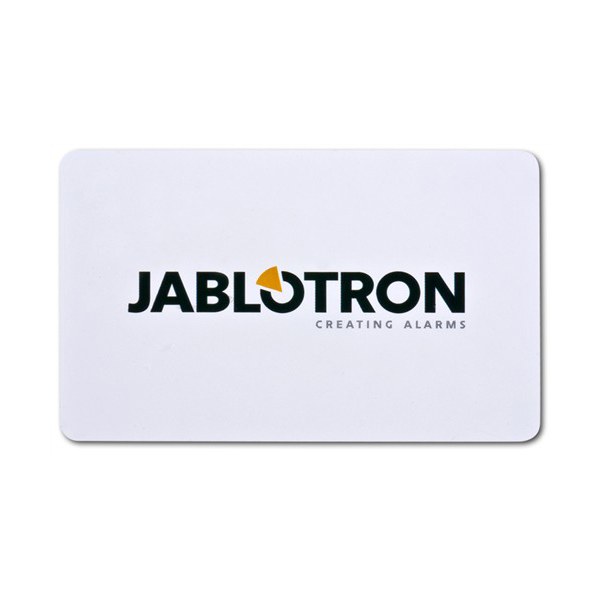

JA-190J RFID-Zugangskarte für das JA-100-System
Die berührungslose RFID- Karte dient zur Identifikation, Prüfung der Berechtigungen und zur Steuerung des JABLOTRON 100 Alarmsystems. Sie hat eine sehr kompakte Abmessung im EC Kartenformat. In der Alarmzentrale können alle Codeträger personifiziert werden. Somit kann im System dokumentiert werden, wer und wann das Alarmsystem z.B. Scharf – unscharf geschaltet hat. Bei Verlust der Karte kann diese sofort aus dem System gelöscht werden und eine Bedienung des Alarmsystems ist nicht mehr möglich. Technische Daten: - einzigartiger JABLOTRON-Code - 125 kHz - kompakte Abmessung im EC Kartenformat - EAN 8594052537888

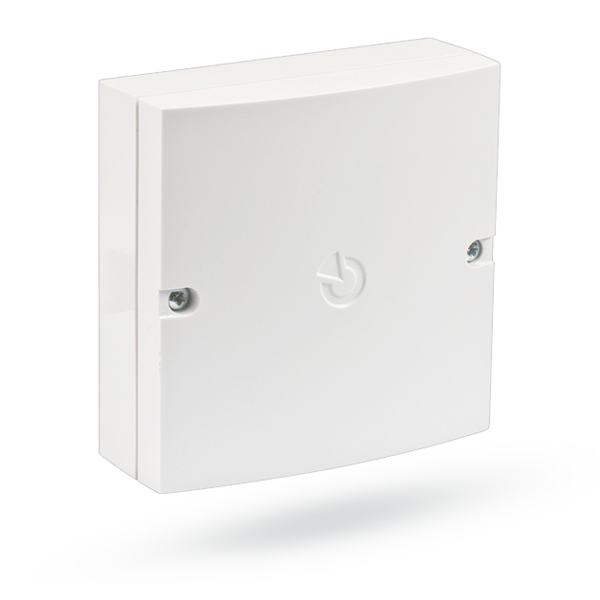

JA-190PL Mehrzweck-Installationsbox
Die Universal Montagedose JA-190PL ist für den Einbau verschiedener Bus- und Funkmodule konzipiert. Diese Montagedose ist für die Anwendung in Gebäuden / Innenbereiche vorgesehen. Technische Daten: Abmessungen: 90 x 90 mm Schutzart: IP 40 Material: ABS EAN 8594052537079

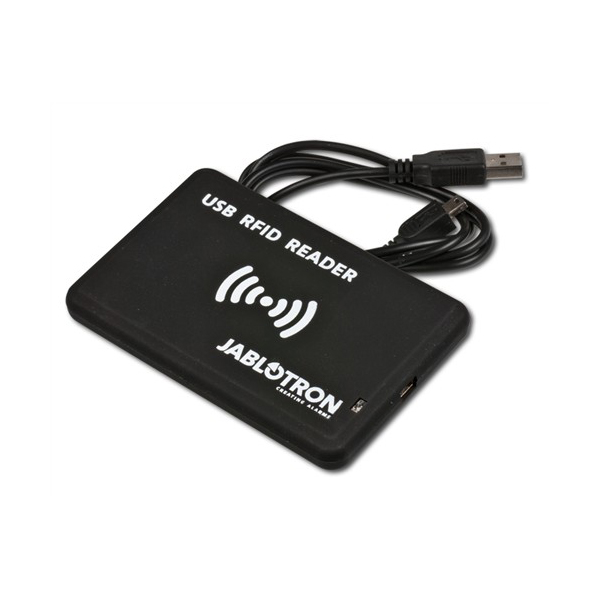

JA-190T RFID-Karten- und Schlüsselanhängerleser für PC (per USB angeschlossen)
Das Lesegerät dient zum Einlesen von Codeträger und Karten in das JABLOTRON 100 Alarmsystem. Es ist immer dann sinnvoll, wenn viele Nutzer und Anwender mit Codeträgern im JABLOTRON 100 Alarmsystem angemeldet werden sollen. Das Einlesemodul wird per USB Anschluss an den Rechner / Laptop angeschlossen. Verwendbar für den RFID Schlüsselanhänger JA-191J und die berührungslose RFID Karte JA-190J. EAN 8594052538076
