BWA / BMA TecnoFire

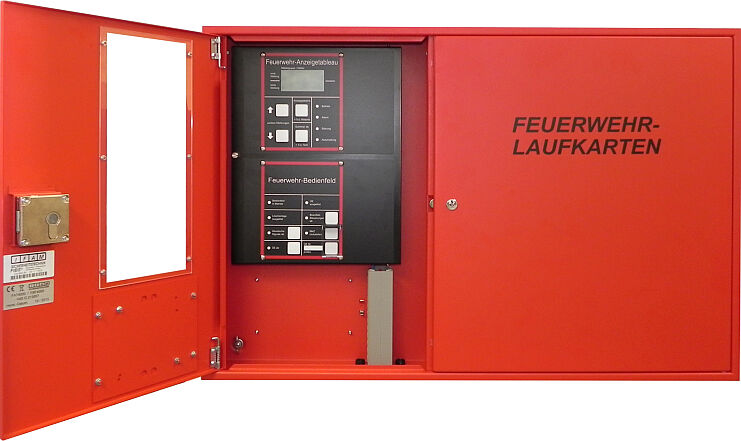

FIBS-DINA3-IHD-TECNOFIRE
Das vorkonfigurierte Feuerwehrinformations- und Bediensystem FIBS-DINA3-IHD-TECNOFIRE dient als Erstinformationsmittel für die Einsatzkräfte der Feuerwehr. Es beinhaltet ein Feuerwehr-Anzeigetableau sowie ein Feuerwehr-Bedienfeld. Neben den Aufnahmefächern für Feuerwehrlaufkarten ist weiterhin eine Halterung für einen Druckknopfmelder vorbereitet. Zum Lieferumfang gehört der Adapter ADP4000 für die redundante Anschaltung an die BMA. Für die Benutzung des Systems benötigen Sie die TF-NET Schnittstelle und das dazugehörige Software-Plug-In TF-ABIL-TECNO. Leistungsmerkmale: zweiflügeliges Stahlblechgehäuse für Aufputz- und Unterputzmontage zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung Ansteuerung des FAT erfolgt über die serielle Schnittstelle der BMA beinhaltet die Aufnahmefächer für Feuerwehrlaufkarten (Format DIN A3 - 1 Fach (quer) 100 Laufkarten) Technische Daten: Farbe RAL 3000 (feuerrot) Abmessungen A3 (BxHxT): 830 x 560 x 100 (mm) Gewicht: 23,0 kg Technische Downloads finden Sie HIER!

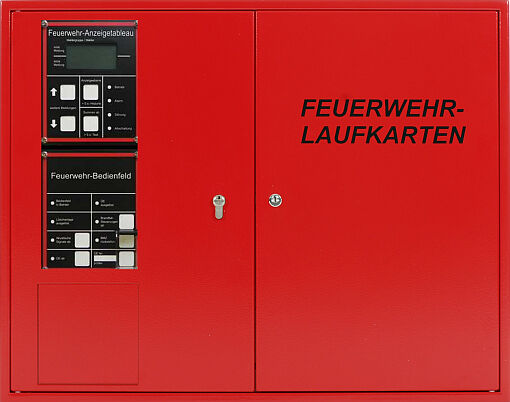

FIBS-DINA4-IHD-TECNOFIRE
Das Feuerwehrinformations- und Bediensystem FIBS-DINA4-IHD-TECNOFIRE dient als Erstinformationsmittel für die Einsatzkräfte der Feuerwehr. Es beinhaltet ein Feuerwehr-Anzeigetableau sowie ein Feuerwehr-Bedienfeld. Neben den Aufnahmefächern für Feuerwehrlaufkarten ist weiterhin eine Halterung für einen Druckknopfmelder vorbereitet. Zum Lieferumfang gehört der Adapter ADP4000 für die redundante Anschaltung an die BMA. Für die Benutzung des Systems benötigen Sie die TF-NET Schnittstelle und das dazugehörige Software-Plug-In TF-ABIL-TECNO. Leistungsmerkmale: zweiflügeliges Stahlblechgehäuse für Aufputz- und Unterputzmontage zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung Ansteuerung des FAT erfolgt über die serielle Schnittstelle der BMA beinhaltet die Aufnahmefächer für Feuerwehrlaufkarten (Format DIN A4 - 2 Fächer (quer) 2x 75 Laufkarten) Technische Daten: Farbe RAL 3000 (feuerrot) Abmessungen A4 (BxHxT): 710 x 560 x 100 (mm) Gewicht: 21,0 kg Technische Downloads finden Sie HIER!

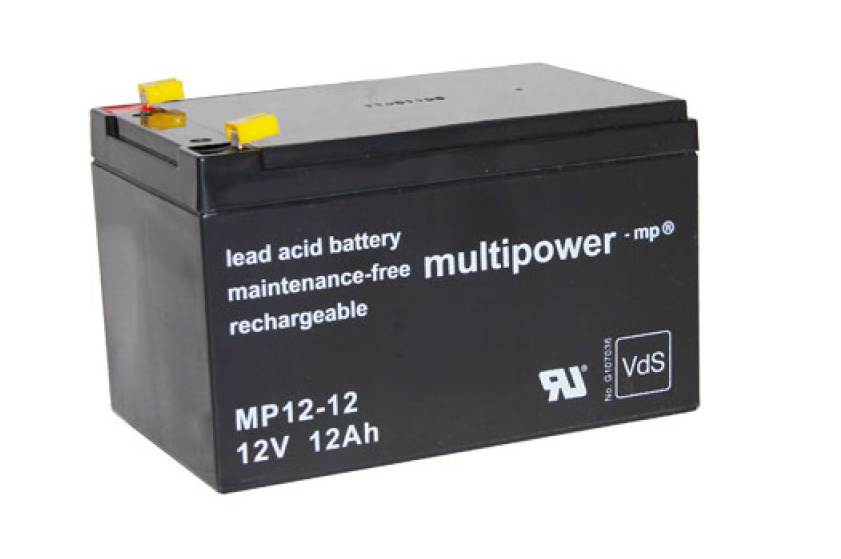

SA214-12 Akku 12 V/12 Ah
Dieser Notstromakku dient zur Notstromversorgung von Alarmzentralen, Repeatern usw. Der 12 V Akku hat eine Kapazität von 12,0Ah. Der Akku ist wartungsfrei und VdS anerkannt. Technische Daten: Spannung: 12 V / DC Kapazität: 12,0 Ah Abmessung (LxBxH): 151mm x 98mm x 94mm VDS-Nummer: G101047 Aufgrund von momentanen Problemen bei der Lieferung können Abbildungen und Hersteller variieren!

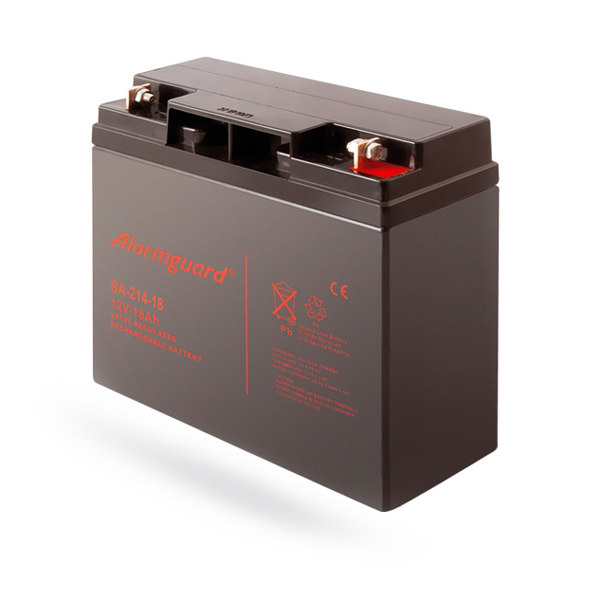

SA214-18 Akku 12 V/18 Ah
Dieser Notstromakku dient zur Notstromversorgung von Alarmzentralen, Repeatern usw. Der 12 V Akku hat eine Kapazität von 18,0 Ah. Der Akku ist wartungsfrei. Technische Daten: Spannung: 12 V / DC Kapazität: 18,0 Ah Abmessung: L:18,1 cm / B:7,6 cm / H:16,7 cm Aufgrund von momentanen Problemen bei der Lieferung können Abbildungen und Hersteller variieren!

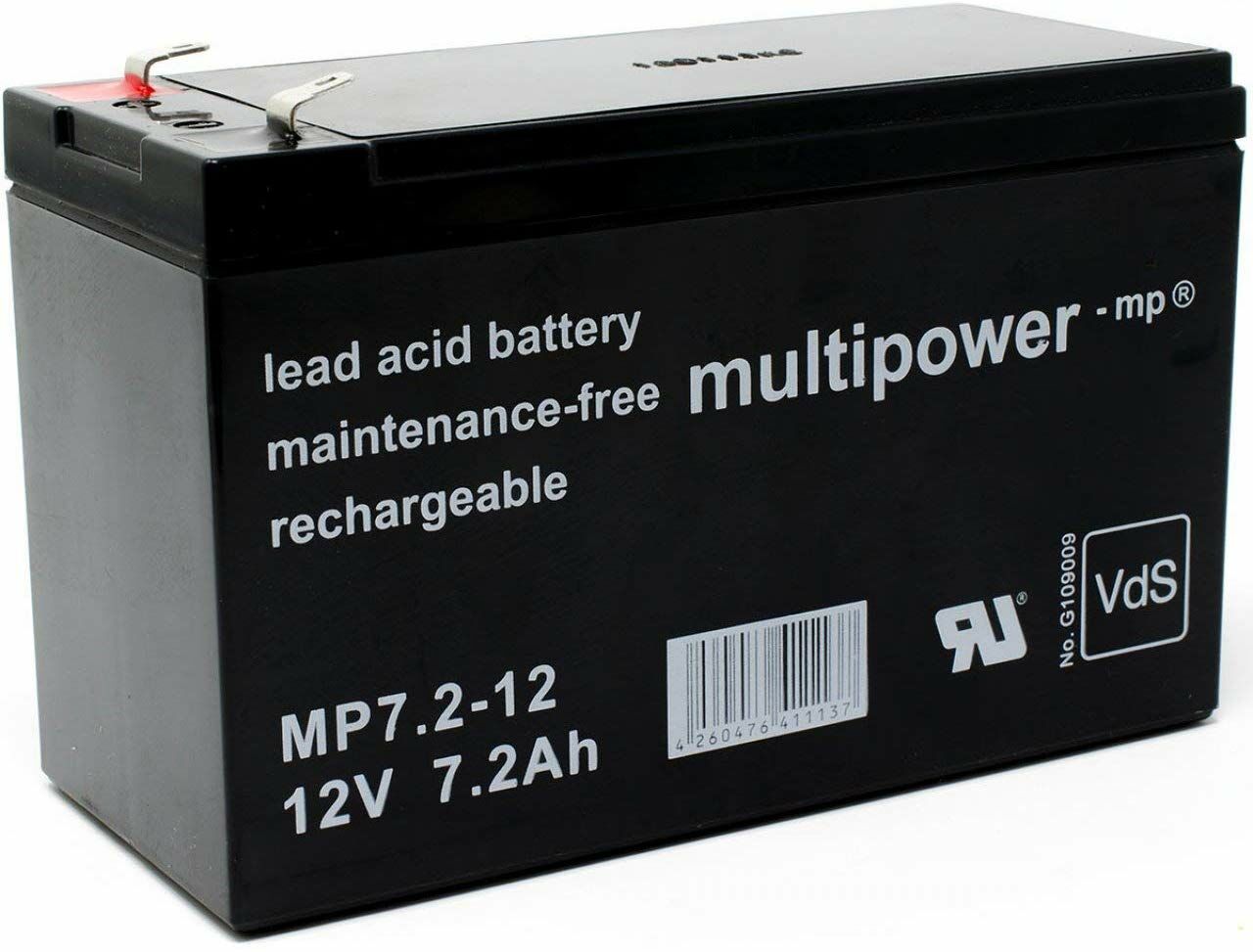

SA214-7 Akku 12 V/7 Ah
Dieser Notstromakku dient zur Notstromversorgung von Alarmzentralen, Repeatern usw. Der 12 V Akku hat eine Kampazität von 7,2 Ah. Der Akku ist wartungsfrei und VdS anerkannt. Technische Daten: Spannung: 12 V / DC Kapazität: 7,2 Ah Abmessung: L:15,1 cm / B:10,2 cm / H:6,6 cm Aufgrund von momentanen Problemen bei der Lieferung können Abbildungen und Hersteller variieren!
TF-A1-298-DE
Die TecnoFire Brandwarnanlage TF-A1-298-DE ist die innovative Zentrale des TecnoFire Brandmeldesystems. Die TecnoFire Brandwarnanlage ist ein voll umfänglich zugelassenes Brandmeldesystem nach EN 54. Die Brandwarnanlagen verfügt über 1 Ringbus / Loop an dem bis zu 199 adressierbare Melder und Signalgeber angeschlossen werden können. Zusätzlich können 99 adressierbare Steuermodule auf den dem Ringbus / Loop installiert werden. Die Brandmeldezentrale verfügt über ein intuitives Touch TFT Farbdisplay und eine zusätzliche Sprachausgabe Dadurch ist diese Brandwarnanlage sehr flexibel und vielseitig einsetzbar z.B. gewerbliche Objekte, Schulen, Kindergärten, Hotels und sonstige Anwendungen der V VDE 0826-Teil2. Leistungsmerkmale: 1 Ringbus /Loop 199 adressierbare Melder 99 Adressierbare Steuermodule Ein / Ausgänge 1 Master BUS für 5 zusätzliche Erweiterungen: (Bedienteile / Wählgeräte / Ethernet Schnittstelle) Fernzugriff RCS über optionale Ethernet Schnittstelle Optionale Wählgeräte für Festnetz und GSM 3 x Ausgänge: Alarm, Sirene, Störung 2 x Open Kollektor Ausgänge (frei programmierbar) TFT Farbdisplay mit Klartextanzeigen Übersichtliche graphische Alarmanzeige Kundenspezifische Sprachausgaben und Alarmmeldungen Technische Daten: 230 V Spannungsversorgung Notstromversorgung: 2 x 12 V Akku / 7,2 Ah Ladezeit: 100 % in 24 Std. Max Stromaufnahmen: 2,6 A Schutzart: IP30 Umweltklasse: 3K5 / EN60721-3-3 Gehäuse : Aluminium - Stahl Abmessungen L/ B / T: 361 x 300 x 107 mm Gewicht: 2,7 KG Ereignisspeicher. 8192 Ereignisse Zulassung Zentrale: EN 54-2 Zulassung Netzteil: EN 54-4 Zertifizierungsnummer: 0051-CPR-0444

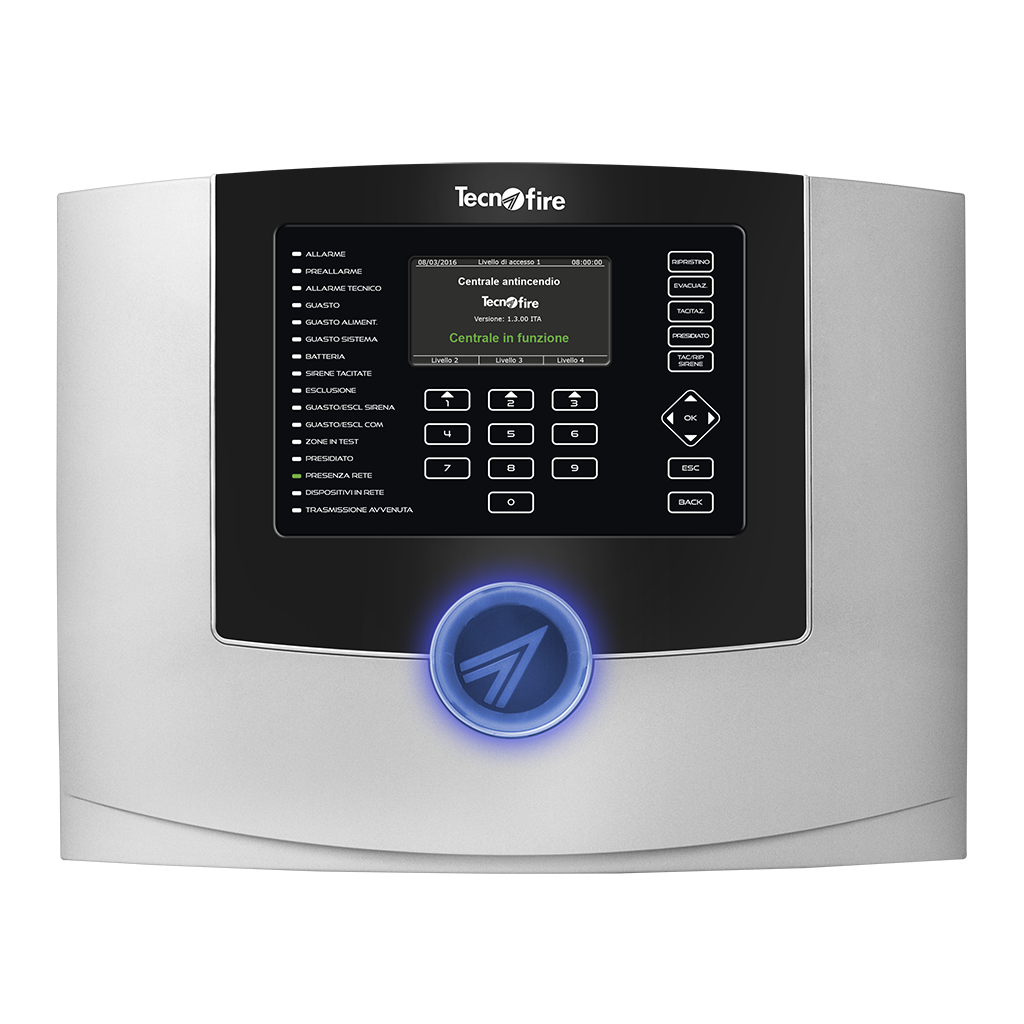

TF-A2-596-DE
Die TecnoFire Brandmeldezentrale TF-A2-596-DE ist die innovative Zentrale des TecnoFire Brandmeldesystems. Das TecnoFire Brandmeldesystem und alle Komponenten sind zugelassen nach EN 54. Die Brandmeldezentrale verfügt über 2 Ringbus- Leitungen / Loop. An jedem Ringbus können bis zu 199 adressierbare Melder und Signalgeber angeschlossen werden können. Zusätzlich können pro Ringbus 99 adressierbare Steuermodule installiert werden. Somit kann die TecnoFire BMZ TF-A2-596-DE insgesamt 398 Melder und Sirenen sowie 198 Steuer und Schaltmodule verwalten. Die Brandmeldezentrale verfügt über ein intuitives Touch TFT Farbdisplay und eine zusätzliche Sprachausgabe. Diese Brandmeldezentrale ist sehr flexibel und vielseitig einsetzbar auch für größere gewerbliche und industrielle Objekte sowie Schulen, Hotels und sonstige Anwendungen der DIN 14675. Leistungsmerkmale: 2 Ringbus Leitungen /Loop 396 adressierbare Melder auf 2 Loops 198 adressierbare Steuermodule auf 2 Loops 1 Master BUS für 16 zusätzliche Erweiterungen: (Bedienteile / Wählgeräte / Ethernet Schnittstelle) Fernzugriff RCS über optionale Ethernet Schnittstelle Optionale Wählgeräte für Festnetz und GSM 3 x Ausgänge: Alarm, Sirene, Störung 3 x Open Kollektor Ausgänge (frei programmierbar) 3 x Relais Ausgänge (frei programmierbar) 16 x BMZ vernetzbar 1 x Master 15 x Slave TFT Farbdisplay mit Klartextanzeigen Übersichtliche graphische Alarmanzeige Kundenspezifische Sprachausgaben und Alarmmeldungen Technische Daten: 230 V Spannungsversorgung Notstromversorgung: 2 x 12 V Akku / 12 Ah Ladezeit: 100 % in 24 Std. Max Stromaufnahmen: 5 A Schutzart: IP30 Umweltklasse: 3K5 / EN60721-3-3 Gehäuse : Aluminium - Stahl Abmessungen L/ B / T: 441 x 347 x 149 mm Gewicht: 6,2 KG Ereignisspeicher. 8192 Ereignisse Zulassung Zentrale: EN 54-2 Zulassung Netzteil: EN 54-4 Zertifizierungsnummer: 0051-CPR-0389
TF-A4-1192-DE
Die TecnoFire Brandmeldezentrale TF-A4-1192-DE ist die größte und leistungsstärkste Zentrale des TecnoFire Brandmeldesystems. Das TecnoFire Brandmeldesystem und alle Komponenten sind zugelassen nach EN 54. Die Brandmeldezentrale verfügt über 4 Ringbus- Leitungen / Loop. An jedem Ringbus können bis zu 199 adressierbare Melder und Signalgeber angeschlossen werden können. Zusätzlich können pro Ringbus 99 adressierbare Steuermodule installiert werden. Somit kann die TecnoFire BMZ TF-A4-1192-DE insgesamt 796 Melder und Sirenen sowie 396 Steuer und Schaltmodule verwalten. Die Brandmeldezentrale verfügt über ein intuitives Touch TFT Farbdisplay und eine zusätzliche Sprachausgabe. Diese Brandmeldezentrale ist sehr flexibel und vielseitig einsetzbar auch für größere gewerbliche und industrielle Objekte sowie Schulen, Hotels und sonstige Anwendungen der DIN 14675. Leistungsmerkmale: 4 Ringbus Leitungen /Loop 796 adressierbare Melder auf 4 Loops 396 adressierbare Steuermodule auf 4 Loops 1 Master BUS für 16 zusätzliche Erweiterungen: (Bedienteile / Wählgeräte / Ethernet Schnittstelle) Fernzugriff RCS über optionale Ethernet Schnittstelle Optionale Wählgeräte für Festnetz und GSM 3 x Ausgänge: Alarm, Sirene, Störung 3 x Open Kollektor Ausgänge (frei programmierbar) 3 x Relais Ausgänge (frei programmierbar) 16 x BMZ vernetzbar 1 x Master 15 x Slave TFT Farbdisplay mit Klartextanzeigen Übersichtliche graphische Alarmanzeige Kundenspezifische Sprachausgaben und Alarmmeldungen Technische Daten: 230 V Spannungsversorgung Notstromversorgung: 2 x 12 V Akku / 18 Ah Ladezeit: 100 % in 24 Std. Max Stromaufnahmen: 5 A Schutzart: IP30 Umweltklasse: 3K5 / EN60721-3-3 Gehäuse : Aluminium - Stahl Abmessungen L/ B / T: 441 x 347 x 149 mm Gewicht: 6,2 KG Ereignisspeicher. 8192 Ereignisse Zulassung Zentrale: EN 54-2 Zulassung Netzteil: EN 54-4 Zertifizierungsnummer: 0051-CPR-0388
TF-ABIL-TECNO
Software-Plug-In für die TF-NET-Schnittstelle , zur Implementierung der Funktionen des TECNO- OUT Protokolls. Das Protokoll funktioniert über das Internet LAN Netzwerk.
TF-ABIL-TFTS
Software-Plugin TF-ABIL-TFTS ermöglicht die Integration der Lageplanverwaltung und des interaktivem Gebäude- Managementes auf dem abgesetztem TecnoFire Bedienteil TF-T-7SC . Mit dieser Software können bis zu 32 unterschiedliche Pläne und Grafiken visualisiert werden. Zusätzlich sind bis zu 32 ICONS und Alarmsymbole pro Plan programmierbar.

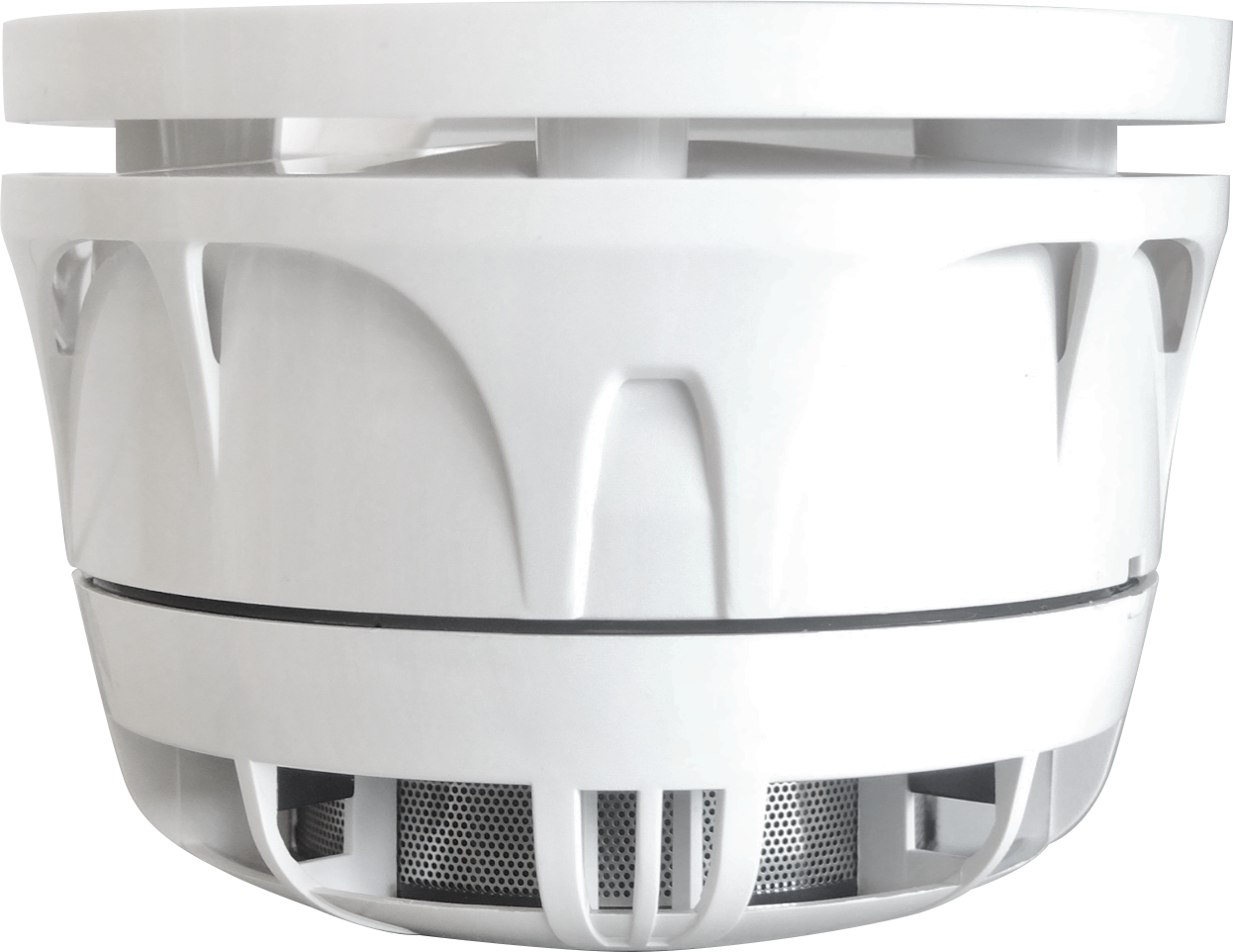

TF-BASE-SIREN
Montagesockel für Melder, mit integriertem akustischen Signalgeber. Programmierbare Funktionen: 8 Tonmodi, Lautstärkeregelung in 2 Stufen, 3 Betriebsstandards. RSC-Management: Programmierung, Fernverwaltung und -steuerung. Schutzart IP22. Behälter PC V0. Weiße Farbe. Abmessungen (T x A) 108 x 52mm.Zertifiziert EN 54-3. Leistungsmerkmale: Läutstärke: 96dB-A in 1 m 8 programmierbare Sirenentöne 2 einstellbare Lautstärken Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Spannungsversorgung: 24 V über Ringbus /Loop Maximale Stromaufnahme / Alarm: 3,5 mA @24V DC Schutzart: IP22 Betriebstemperatur: -15°C bis +70°C Gehäuse: PC V0 Farbe: weiß Abmessungen D / H: 108 x 52 mm Gewicht: 0,142 kg Zulassung: EN 54-3 Zertifizierungsnummer: 1293-CPR-0906

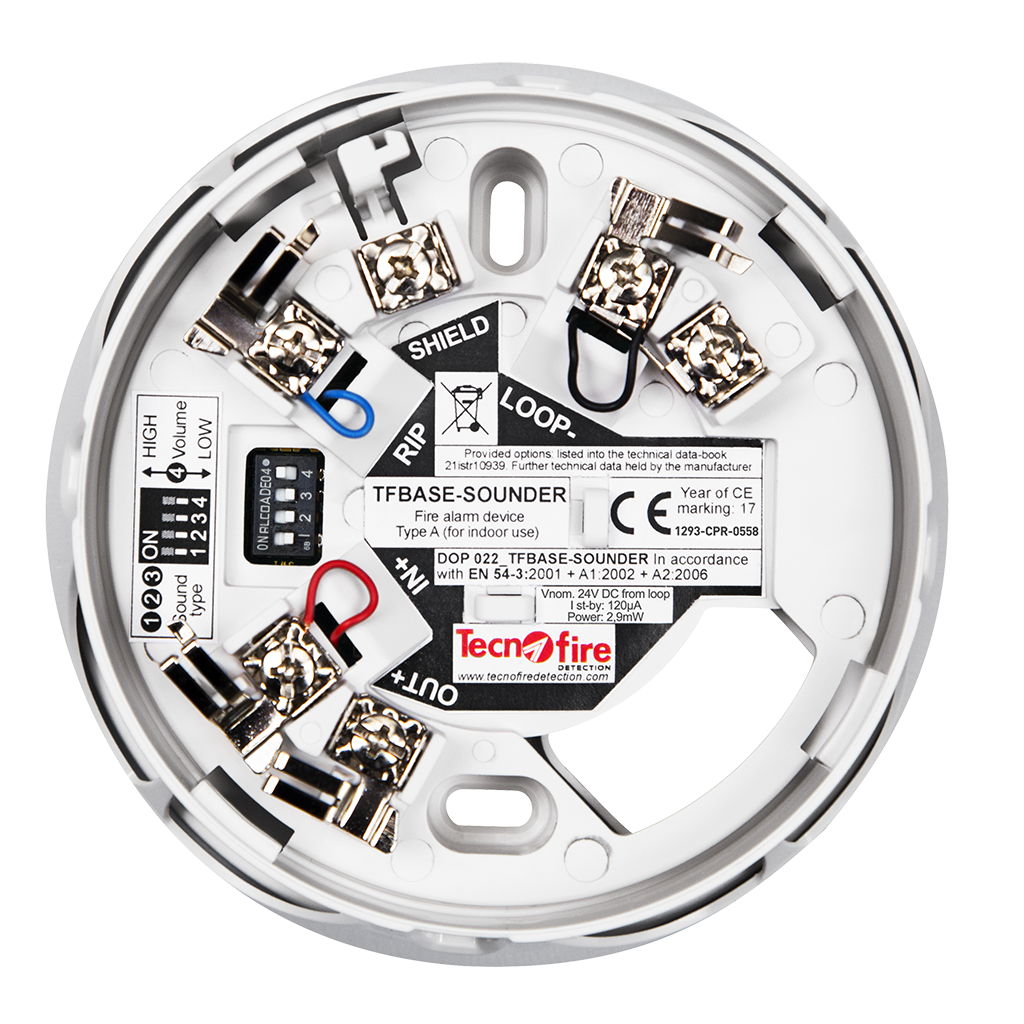

TF-BASE-SOUNDER
Die universelle Melder Sockel - Sirene TF-BASE-Sounder ist zur Montage unter den TecnoFire Rauchmeldern, Thermodifferenzialmeldern und Mehrkriterienmelder geeignet. Mit der Sockelsirene kann direkt am Melder ein zusätzlicher akustischer Alarm ausgelöst werden. Es können 8 unterschiedliche Sirenentöne programmiert werden. Die TecnoFire Sockelsirenen werden über den Ringbus durch die TecnoFire Brandwarnzentrale permanent überwacht. Die Signalisierungslautstärke ist ebenfalls in 2 Stufen einstellbar. Leistungsmerkmale: Läutstärke: dB-A in 1 m 8 programmierbare Sirenentöne 2 einstellbare Lautstärken Fernzugriff Funktionen: RCS Technologie Integrierter Ringbus Isolator Technische Daten: Anschluss über den TecnoFire Ringbus / loop Spannungsversorgung: 24 V über Ringbus /Loop Maximale Stromaufnahme / Alarm: 5 mA Schutzart: IP22 Betriebstemperatur: - 15 bis + 70 Grad C Gehäuse: ABS Kunststoff Farbe: weiß Abmessungen D / H: 108 x 35 mm Gewicht: 0,10 KG Zulassung: EN 54-3 Zertifizierungsnummer: 1293-CPR-0558 Achtung: Nicht für seitliche Kabeleinführung geeignet! Der Sockel und der Melder sind aus unterschiedlichen Materialien, da der Montagesockel in einem Brandfall mindestestens 30 Minuten funktional bleiben muss. Daher kommt es zu farblichen Abweichen zwischen Melder und Sockel
TF-BASE-TFT7C
Unterputzgehäuse für die Bedienteile TF-T-7C und TF-T-7SC der TecnoFire Brandmeldeanlage. Das UP Gehäue ist im Lieferumfang der Bedienteile/Displays enthalten.

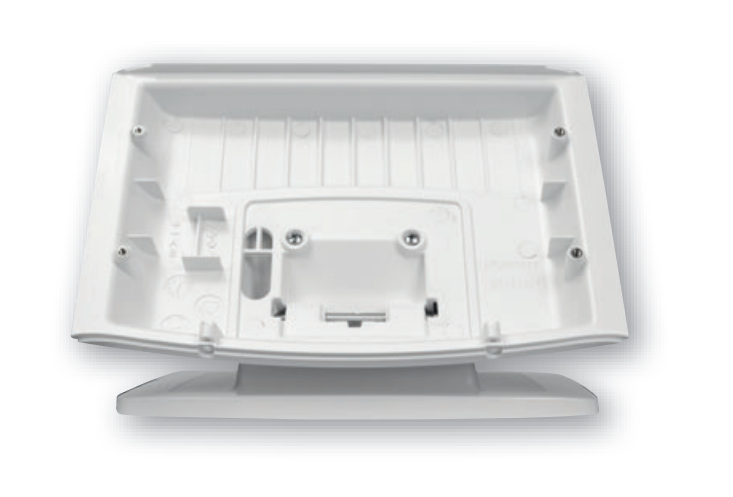

TF-BASE-TFT7TC
Der Tischständer stellt eine ergonomische Lösung in den Fällen dar, in denen das Repeater Panel auf dem Arbeitstisch platziert werden muss. Stufenlose Neigungsverstellung - Refined Design - IP40 - ABS V0 -

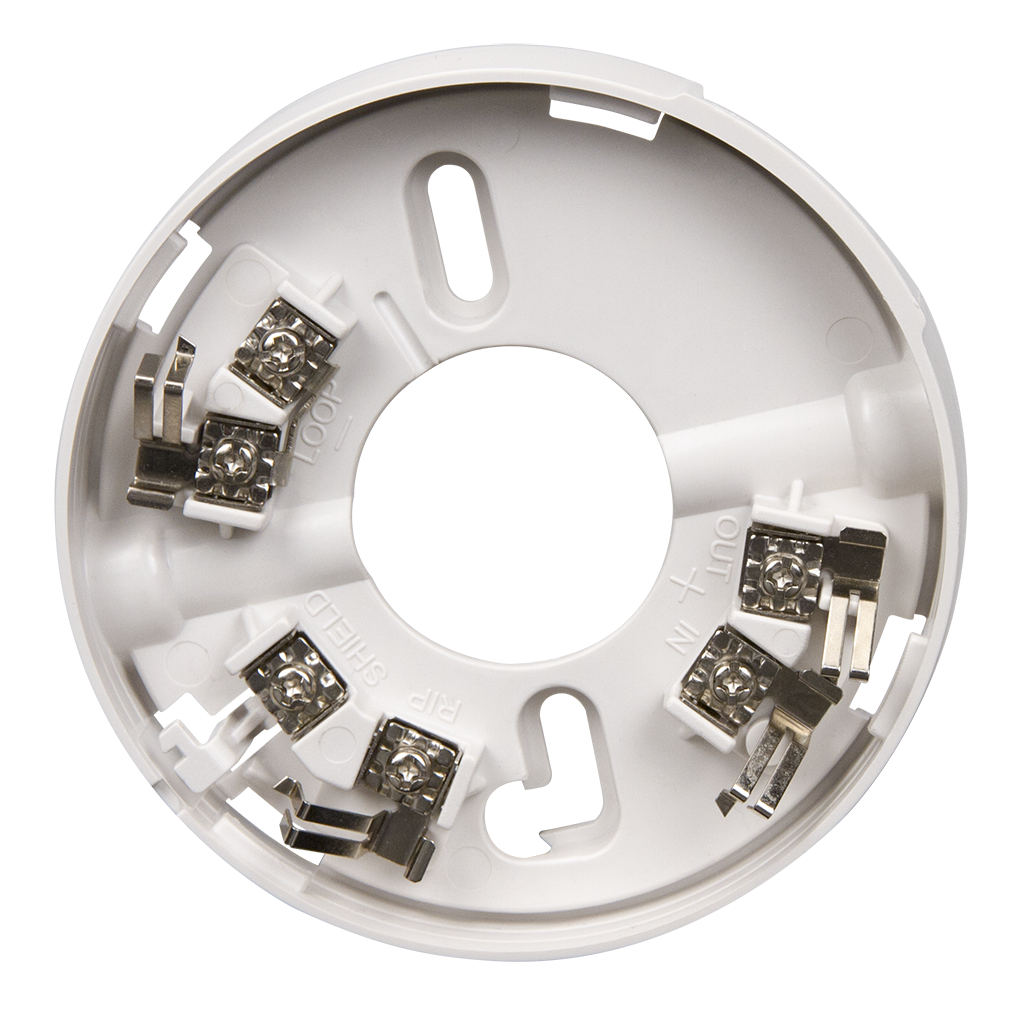

TF-BASE01
Die universelle Melder Sockel TF-BASE01 ist zum Anschluss und Montage der TecnoFire Rauchmelder TF-DA-S1, Thermodifferenzialmelder TF-DA-TR1 und dem Mehrkriterienmelder TF-DA-STR1 geeignet. Technische Daten: Gehäuse: ABS Kunststoff Farbe: weiß Abmessungen D / H: 100 x 19 mm Anschluss für Melderparallelanzeige

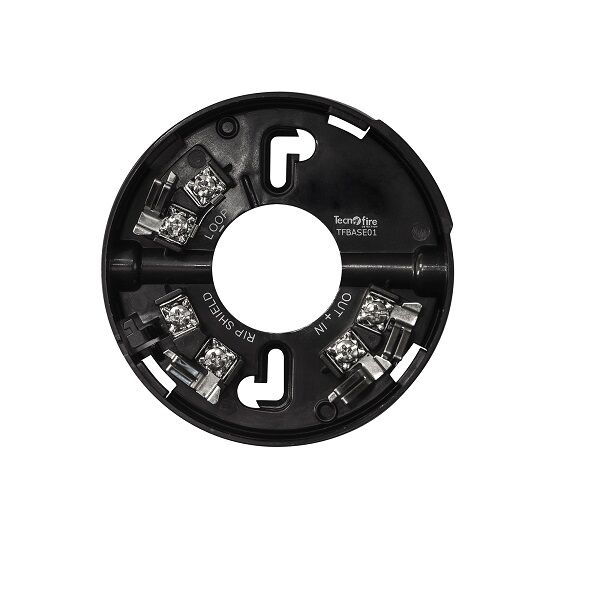

TF-BASE01BK
Die universelle Melder Sockel TF-BASE01 - in schwarz ist zum Anschluss und Montage der TecnoFire Rauchmelder TF-DA-S1, Thermodifferenzialmelder TF-DA-TR1 und dem Mehrkriterienmelder TF-DA-STR1 geeignet. Technische Daten: - Gehäuse: ABS Kunststoff - Farbe: schwarz - Abmessungen D / H: 100 x 19 mm - Anschluss für Melderparallelanzeige
TF-BD-5000-LRK
Mit den Distanzreflektoren TF-BD-5000-LRK ist die Reichweite und der Erfassungbsereich des Linearen Rauchmelders TF-BD-FR1 auf bis zu 120 m verlängerbar. VPE: 3 Stück

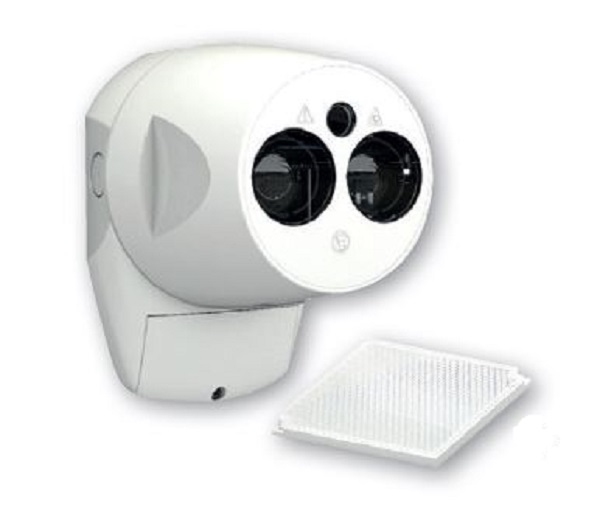

TF-BD-FR1
Der Lineare Rauchmelder TF-BD-FR1 arbeitet nach dem Reflektionsprinzip und ist zur Absicherung von größeren Räumen und Lagerhallen geeignet. Dieser lineare Rauchmelder wird über ein Steuermodul an die TecnoFire Brandmeldezentrale angeschlossen unnd hat eine Überwachungsreichweite von 5 - 50 m. Die Reichweite kann über die Distanzreflektoren TF-BD-5000-LRK auf bis zu 120 m erhöht werden. Dadurch ist eine Brandüberwachung von besonderen Dachkonstruktionen und von Bereichen möglich in denen keine Verkabelung und Installation von punktuellen Rauchmeldern möglich ist. Dank der Reflektionstechnologie ist der Montagaufwand sehr gering, da nur eine Verkabelung und Montage an einer Stelle nötig ist. Auf der anderen Seite muss lediglich der Reflektor angebraucht werden. Mit der automatischen Laserstrahl Ausrichtung ist die Justierung in wenigen Minuten möglich. Leistungsmerkmale: Linearer Optischer Rauchmelder 5 - 50 m Reichweite / Verlängerbar auf bis zu 120 m automatische Selbstausrichtung über Laserpointer einstellbare Auslöseempfindlichkeiten automatische Nachjustierung bei Bewegungen des Gebäudes Technische Daten: Anschluss über ein Steuermodul an den TecnoFire Ringbus / loop Spannungsversorgung: 24 V Maximale Stromaufnahme / Alarm: 5 mA Durchmesser des Lichtstrahler D = 1 m Schutzart: IP55 Betriebstemperatur: - 20 bis + 55 Grad C Gehäuse: ABS Farbe: weiß Abmessungen AP: (L x H x T) 130 x 181 x 134mm Gewicht: 0,500 KG Zulassung: EN 54-12 Zertifizierungsnummer: 0832-CPR-F2237

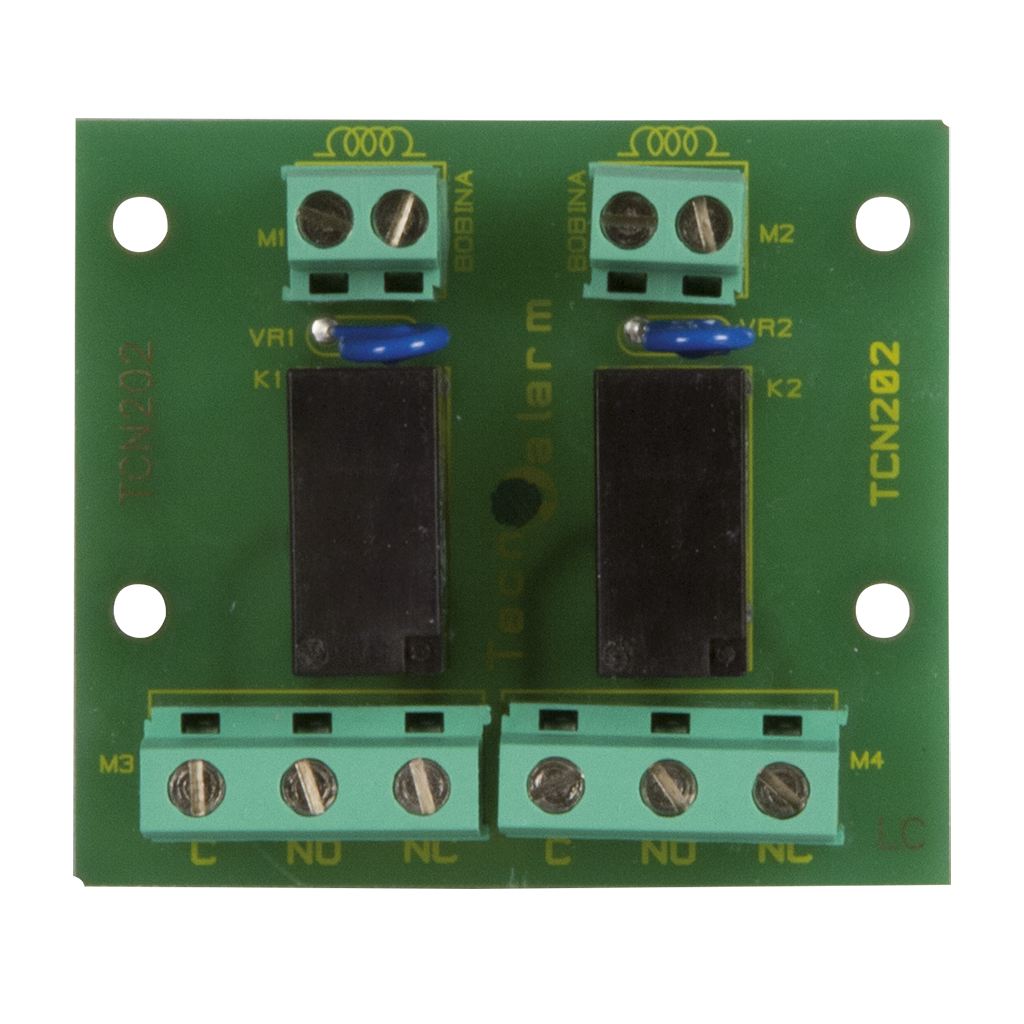

TF-BIRELE-24
Die Relaiskarte TF-BIRELE-24 kann in die Technofire Brandmeldezentralen TF-A1-298, TF-A2-596 und TF-A4-11992 nachgerüstet werden. Die Relaiskarte hat 2 Eingange und 2 Ausgänge als potentialfrei Wechsler 24 V / 0,3 A. Technsiche Daten: Abmessungen: (L x H x T) 59 x 52 x 20mm

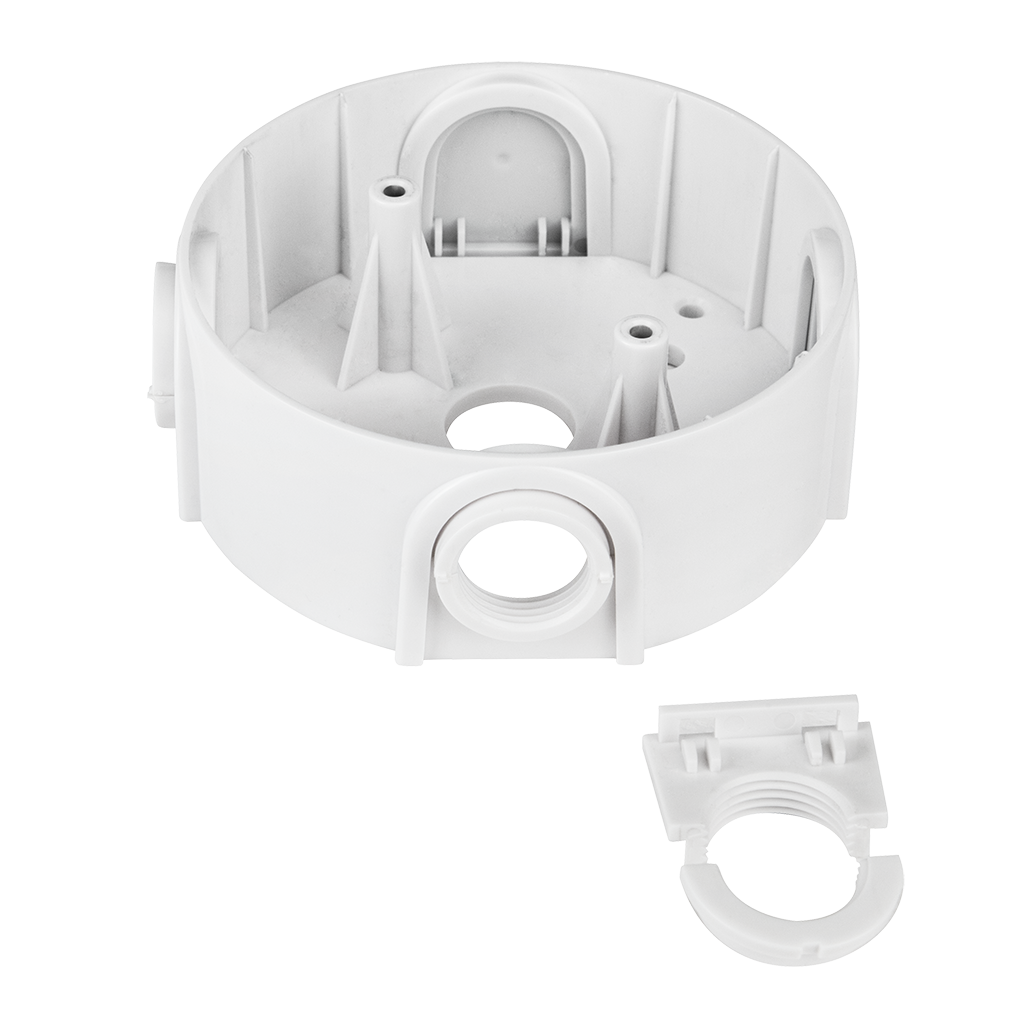

TF-BOX-B
Anschlussdose mit austauschbaren Einsätzen zum Schließen oder Anschließen von Rohrmuffen Ø 20 mm - Kompatibel mit Sockel TFBASE01 - ABS V0 Abmessungen (Ø x H) 101 x 38 mm - Farbe Weiß

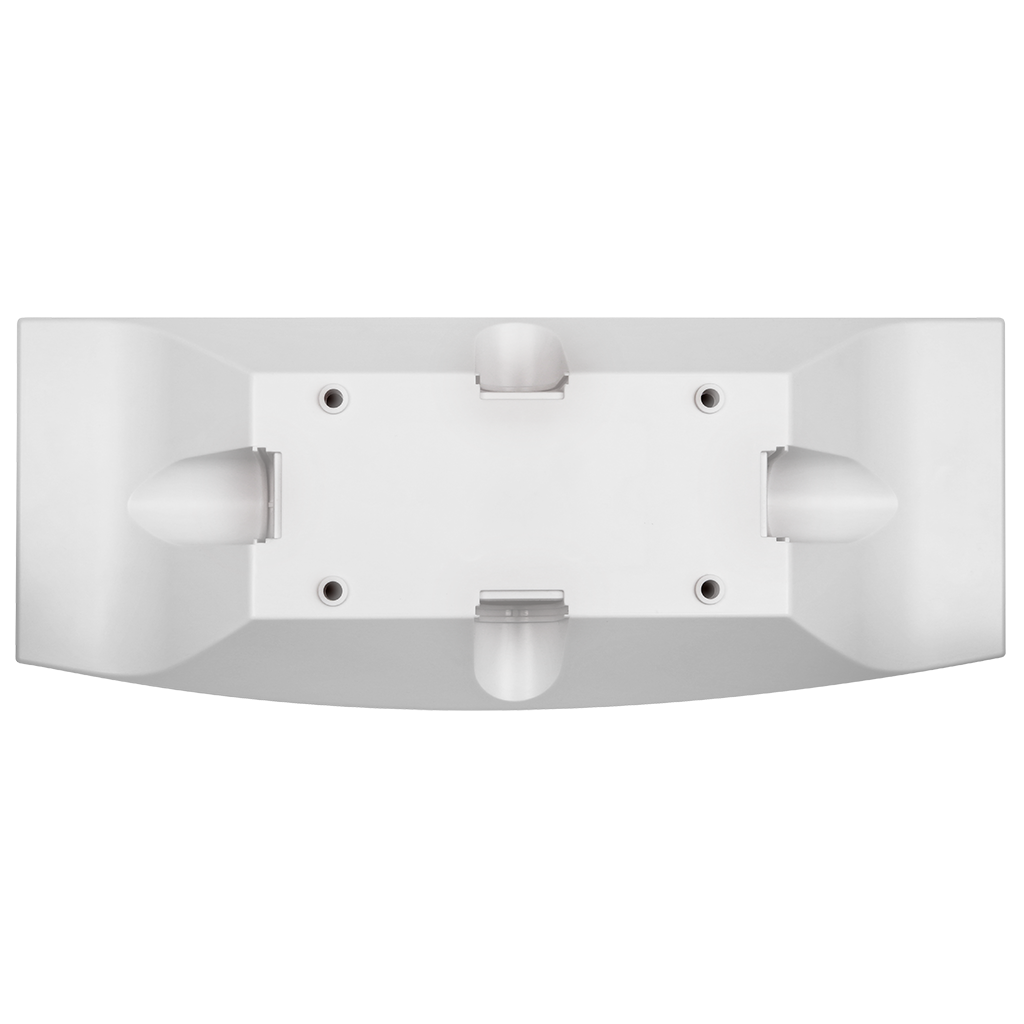

TF-BOX-P
Dieser Aufputzsockel TF-BOX-P ist geeignet zur AP Montage Alarmanzeige TF-PANM-AI. Die Abmessungen der Alarmanzeige und des Aufputzsockels betragen: L: 373 mm, B: 150mm, H: 63 mm

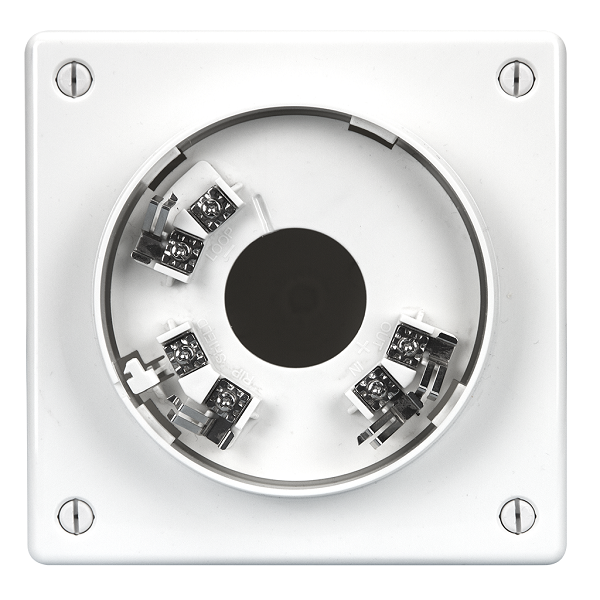

TF-BOX-SB
Montagedose für automatische Melder und der Innensirene TFS01. Ausgang für MelderparalellanziegeTechnische Daten: Gehäuse: ABS V0 Farbe: Weiß Abmessungen (L x H x B): 136 x 136 x 79mm.

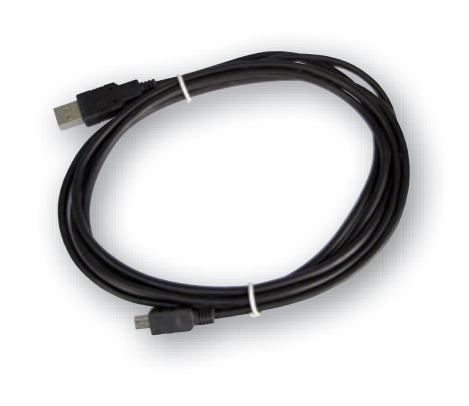

TF-CAVO-USB-TFA
USB Anschlusskabel für die Programmierung der TecnoFire Brandmeldezentralen TF-A1-298, TF-A2-596 und TF-A4-1192

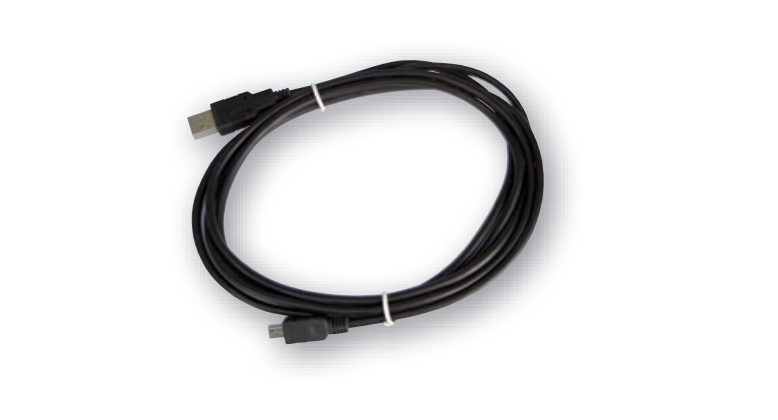

TF-CAVO-USB-TFT
Mini USB Anschlusskabel für die Programmierung der TecnoFire Bedienteile TF-T-7C und TF-T-7SC
