Jablotron JA-190PL Mehrzweck-Installationsbox
6,99 €*
Sofort verfügbar, Lieferzeit: 1-3 Tage
- Schneller Versand
- Sicher bezahlen
- Kauf auf Rechnung
- Geprüfte Qualität
Produktinformationen "Jablotron JA-190PL Mehrzweck-Installationsbox"

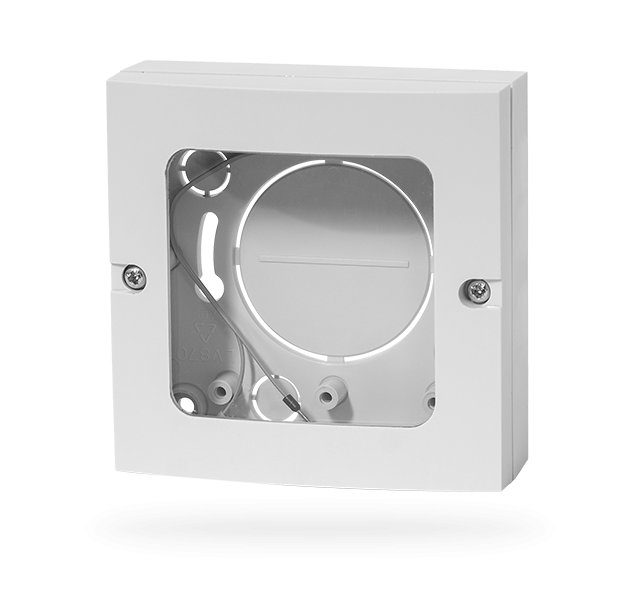

Die Universal Montagedose JA-190PL ist für den Einbau verschiedener Bus- und Funkmodule konzipiert. Diese Montagedose ist für die Anwendung in Gebäuden / Innenbereiche vorgesehen.
Technische Daten:
- Abmessungen: 90 x 90 mm
- Schutzart: IP 40
- Material: ABS
- EAN 8594052537079
Die BUS- Verteilermodule mit Anschlussschiene dienen zur Verkabelung der BUS-Leitungen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Die Module (JA-110Z-A; JA-110Z-B; JA-110Z-C) unterscheiden sich in der Bauform. Es kann in der universellen Montagedose JA-190PL montiert werden. EAN 8594052537833
Die BUS- Verteilermodule mit Anschlussschiene dienen zur Verkabelung der BUS-Leitungen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Die Module (JA-110Z-A; JA-110Z-B; JA-110Z-C) unterscheiden sich lediglich in der Bauform. Es kann in der universellen Montagedose JA-190PL montiert werde. EAN 8594052539103

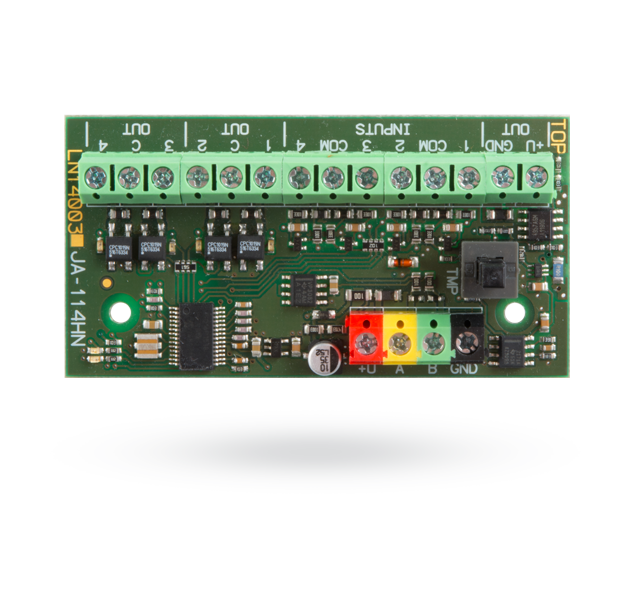

Das BUS Anschaltmodul JA-114HN ist besonders zur Integration von verdrahteten Alarmsystemen und Meldelinien geeignet.Dieses Busmodul kann vier verdrahtete Linien mit unterschiedlichen Abschlusswiderständen verwalten und in das Jablotron JA 100 System integrieren. Somit können bestehende Meldelinien oder Baugruppen sehr einfach eingebunden werden. Die Linien-Abschlusswiderstände können bequem in der F- Link Software gesetzt und die Auslöseschwellen programmiert werden. Leistungsmerkmale: 4 Eingänge und 4 Ausgängen belegt vier Positione im JA 100 Alarmsystem Stromversorgung: 12 V über den Bus der Zentrale Maximale Stromstärke von einem Ausgang +U (Sicherung): 200 mA Maximale Stromstärke / Spannung pro Ausgang: 500 mA / 38 V Max. Messwiderstand am Eingang: 20 kOhm Abmessungen: 77 x 40 x 31 mm Klassifizierung: Sicherheitsklasse 2, ACE Typ B gemäß: EN 50131-1, EN 50131-3 Umgebung: II. Innenräume allgemein gemäß EN 50131-1 Erfüllt auch die Anforderungen von: EN 50130-4, EN 55022 EAN 8595614115100

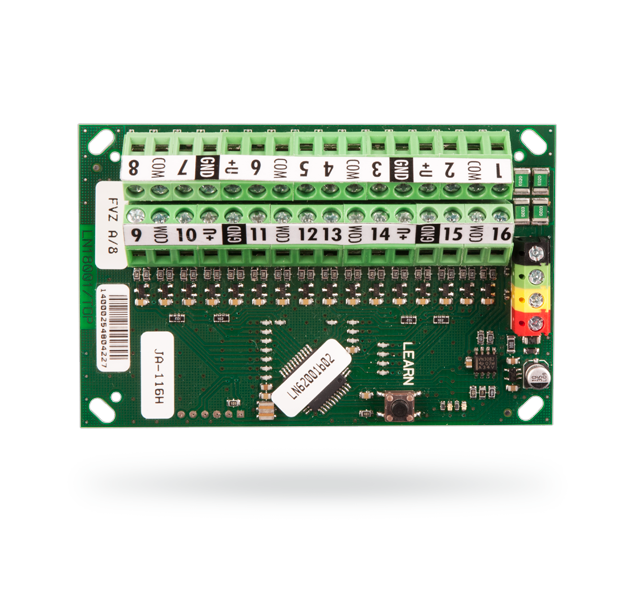

Das BUS-Eingangsmodul mit 16 Eingängen ermöglicht den Anschluss von bis zu 16 verkabelten Komponenten an das JA 100 Alarmsystem. Es ist besonders konzipiert zur Integration von externen Komponenten und Alarmsensoren. Die Reaktionszeit und die Beschaltung jedes Einganges ist pro Eingang individuell möglich. Leistungsmerkmale: zum Einbau in die JA-106K-Zentrale oder Montagedose (JA-194PL) 16 Eingänge Eingänge als NC- NO Kontakt beschaltbar Einstellbare Auslösezeiten (0,5 - bis 5 Sek. ) Technische Daten: Stromversorgung über den BUS der Zentrale, 12 V (9 - 15 V) Stromverbrauch: 25 mA Höchstzulässige Belastung durch die angeschlossenen Geräte: 4× 100 mA Abmessungen: 102 x 66 x 20 mm Umgebungsbedingungen: EN 50131-1: II, innen Betriebstemperatur: -10 bis 40 Grad Celsius Sicherheitsstufe: Grad 2 gemäß EN 50131-1, EN 50131-3 EN 50130-4, EN 55022 EAN 8594052539790

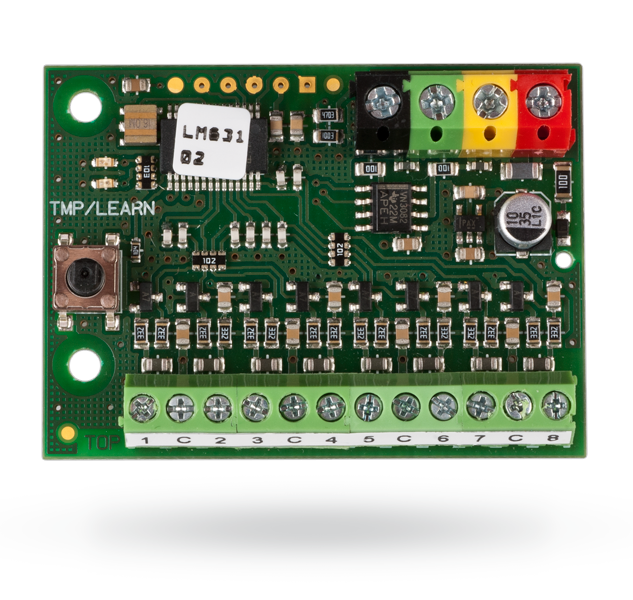

Das BUS-Eingangsmodul mit 8 Eingängen ermöglicht den Anschluss von bis zu 8 verkabelten Komponenten an das JA 100 Alarmsystem. Es ist besonders konzipiert zur Integration von externen Komponenten und Alarmsensoren. Die Reaktionszeit und die Beschaltung jedes Einganges ist pro Eingang individuell möglich. Leistungsmerkmale: zum Einbau in die JA-106K-Zentrale oder Montagedose (JA-190PL) 8 Eingänge Eingänge als NC- NO Kontakt beschaltbar Einstellbare Auslösezeiten (0,5 - bis 5 Sek. ) Technische Daten: Stromversorgung über den BUS der Zentrale, 12 V (9 - 15 V) Stromverbrauch: 5 mA Abmessungen: 50 x 38 x 14 mm Umgebungsbedingungen: EN 50131-1: II, innen Betriebstemperatur: -10 bis 40 Grad Celsius Sicherheitsstufe: Grad 2 gemäß EN 5013-1, EN 50131-3 EN 50130-4, EN 55022 EAN 8594052539486
Das FUNK- 230 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Relaismodul können externe 230 V Geräte von dem JABLOTRON 100 Alarmsystem direkt angesteuert und geschaltet werden z.B. Lichtanschaltungen, Pumpensteuerungen etc. Leistungsmerkmale: Einstellungen des PG-Ausgangs durch DIP-Schalter Einbau in JA-190PL-Montagedose möglich Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: 230 V 1 Steuerausgang PG-Ausgang: Wechsler NO, NC Ausgangslast des Relais: max. 16 A /250 V Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen Betriebstemperatur: -10 bis 40 °C Einbau in JA-190PL-Montagedose möglich EAN 8594052538519

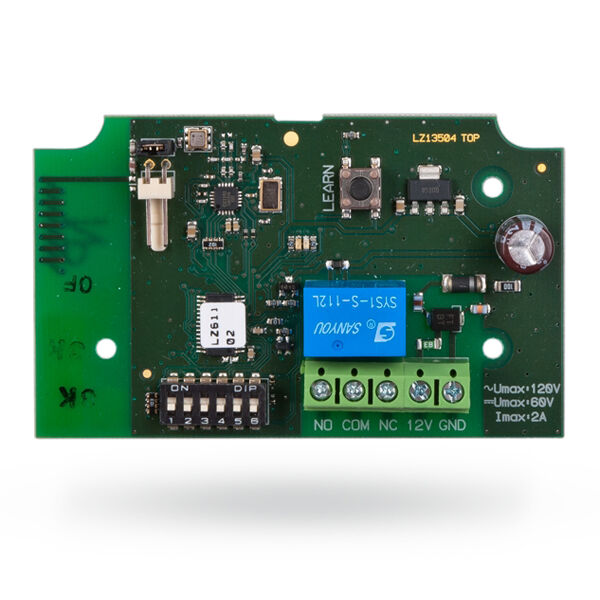

Das FUNK- 12 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Steuerausgang können verschiedene Funktionen und Steuerbefehle von dem JABLOTRON 100 Alarmsystem umgesetzt werden z.B. Ansteuerung von Rolltoren, Garagentoröffner etc. Leistungsmerkmale: Einstellungen des PG-Ausgangs durch DIP - Schalter Einbau in JA-190PL-Montagedose möglich Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: 10 - 16 V Belastbarkeit der Relaiskontakte: Maximale Schaltspannung 50 V AC / 60 V DCWiderstandsbelastung max. 2 A Minimaler Schaltstrom 10 mA 1 Steuerausgang PG-Ausgang: Wechsler NO, NC Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen Betriebstemperatur: -10 bis 40 °C EAN 8594052538540

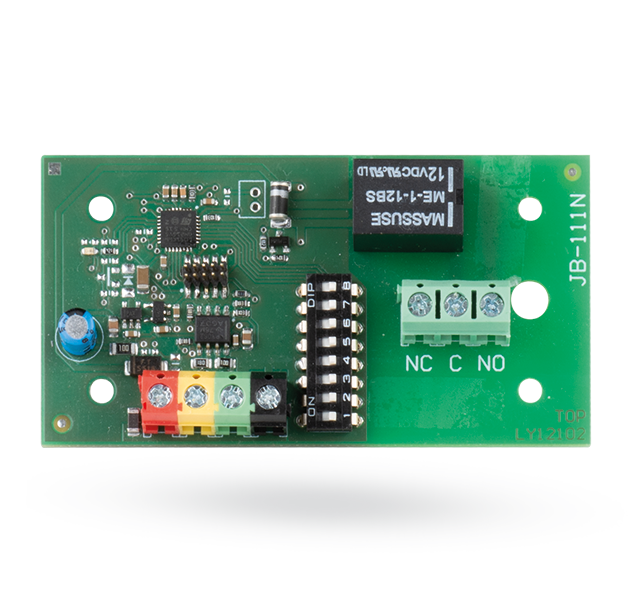

Das BUS- 12 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Steuerausgang können verschiedene Funktionen und Steuerbefehle von dem JABLOTRON 100/100+ Alarmsystem umgesetzt werden z.B. Ansteuerung von Rolltoren, Garagentoröffner etc. Notwendig für die JA-107 Zentralen. Leistungsmerkmale: Einstellungen des PG-Ausgangs durch DIP - Schalter Einbau in JA-190PL-Montagedose möglich Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung über den BUS der Zentrale, 12 V (9 - 15 V) Stromverbrauch AUSGESCHALTET: 5 mA Stromverbrauch EINGESCHALTET: 25 mA max. Ausgangslast des Relais: max. 2 A/60 V Gleichstrom min. Schaltstrom: 10 mA Umgebung gemäß EN 50131-1, EN 50131-3: II, innen Betriebstemperaturbereich: -10 bis 40 °C EAN 8594052537383

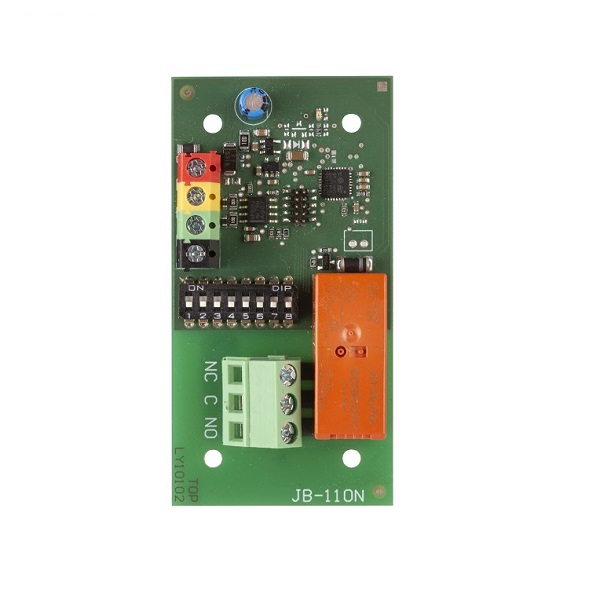

Das BUS- 230 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Relaismodul können externe 230 V Geräte von dem JA 100+ Alarmsystem direkt angesteuert und geschaltet werden z.B. Lichtanschaltungen, Pumpensteuerungen etc. Nachfolger vom JA-110N Leistungsmerkmale: Einstellungen des PG-Ausgangs durch DIP-Schalter Einbau in JA-190PL-Montagedose möglich Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung über den BUS der Zentrale 12 V NC / NO Kontakt Stromverbrauch AUSGESCHALTET: 5 mA Stromverbrauch EINGESCHALTET: 45 mA max. Ausgangslast des Relais: max. 16 A/250 V Blindlast: max. 8 A 250 V minimaler Schaltstrom: 100 mA bei 12 V Gleichstrom oder 0,5 W Umgebung gemäß EN 50131-1, EN 50131-3: II, innen Betriebstemperaturbereich: -10 bis 40 °C EAN 8594052537376
Der BUS- Isolator dient zur galvanischen Trennung und zum Schutz der Bus– Verkabelung. Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: über den BUS der Zentrale, 12 V (9 - 15 V) Standby-Verbrauch: 5 mA max. Last am Anschluss: 250 mA; Abschaltstrom: 300 mA geeignet für Montagedose (JA-190PL) Betriebstemperatur: – 10 °C bis +40 °C Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen EAN 85940525374512

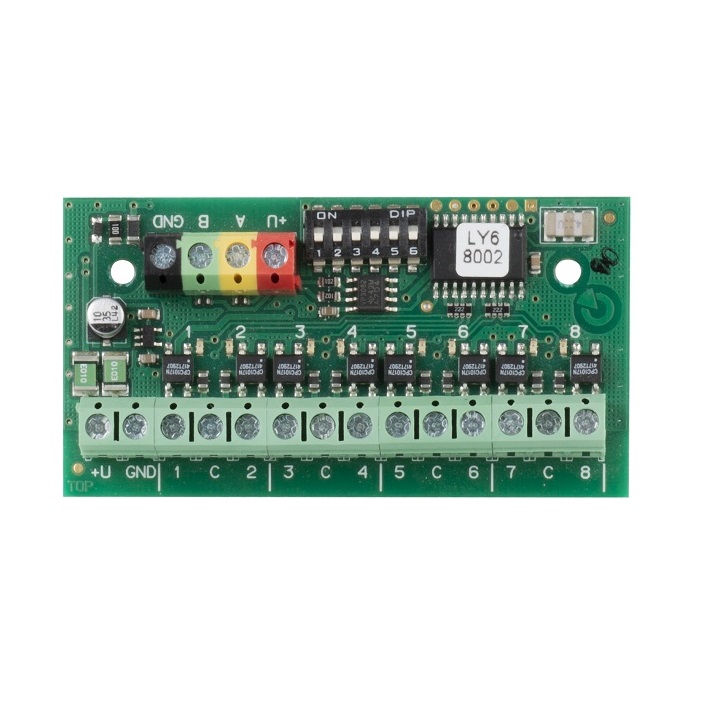

Das BUS-Ausgangsmodu l hat 8 schaltbare Steuerausgänge die über DIP-Schalter den PG Ausgängen zugeordnet werden können. Mit diesen Steuerausgängen können von dem JABLOTRON 100/100+ Alarmsystem verschiedene Funktionen und Steuerbefehle umgesetzt werden z.B. Ansteuerung von Rolltoren, Garagentoröffner etc. (Nachfolger vom JA-118N) Leistungsmerkmale: 8 Ausgänge - frei programmierbar Ausgänge schutzisoliert / Ausgangslast 100 mA Einstellung mit dem DIP-Schalter Montage in die Mehrzweckdose JA-190PL Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: über den BUS der Zentrale 12 V EAN 8594052539172
Durchsichtige Abdeckung mit Hintergrundbeleuchtung für die Montagebox JA-190PL
