Jablotron JA-194PL Mehrzweck-Installationsbox - mittlere Größe
37,49 €*
Sofort verfügbar, Lieferzeit: 1-3 Tage
- Schneller Versand
- Sicher bezahlen
- Kauf auf Rechnung
- Geprüfte Qualität
Produktinformationen "Jablotron JA-194PL Mehrzweck-Installationsbox - mittlere Größe"
Mehrzweck-Monatgebox inkl. Sabotageüberwachung – mittlere Größe dient zum Einbau von verschiedenen Jablotron Modulen. Das Gehäuse ist aus stabilem Kunststoff und wird mit Sabotagekontakten überwacht. Bei Bedarf kann dieses Leergehäuse auch direkt auf UP Schalterdosen montiert werden. Es ist geeignet für Eingangs- und Ausgangs- und Schaltmodule.
Folgende Module können eingebaut werden: JA-121T, JA-118M, JA-114HN, JA-116H, JA-110Z, JA-110N, JA-111N, JA-150N, JA-151N, JA-118N, ...
- Abmessungen: 182 x 132 x 45 mm
- EAN 8595614115360
| Gehäuse: | ja |
|---|---|
| Kompatibel mit: | JA-110N, JA-110Z, JA-111N, JA-114HN, JA-116H, JA-118M, JA-118N, JA-121T, JA-150N, JA-151N |
| System: | 100 |
Das BUS-Eingangsmodul mit 16 Eingängen ermöglicht den Anschluss von bis zu 16 verkabelten Komponenten an das JA 100 Alarmsystem. Es ist besonders konzipiert zur Integration von externen Komponenten und Alarmsensoren. Die Reaktionszeit und die Beschaltung jedes Einganges ist pro Eingang individuell möglich. Leistungsmerkmale: zum Einbau in die JA-106K-Zentrale oder Montagedose (JA-194PL) 16 Eingänge Eingänge als NC- NO Kontakt beschaltbar Einstellbare Auslösezeiten (0,5 - bis 5 Sek. ) Technische Daten: Stromversorgung über den BUS der Zentrale, 12 V (9 - 15 V) Stromverbrauch: 25 mA Höchstzulässige Belastung durch die angeschlossenen Geräte: 4× 100 mA Abmessungen: 102 x 66 x 20 mm Umgebungsbedingungen: EN 50131-1: II, innen Betriebstemperatur: -10 bis 40 Grad Celsius Sicherheitsstufe: Grad 2 gemäß EN 50131-1, EN 50131-3 EN 50130-4, EN 55022 EAN 8594052539790
Das BUS-Eingangsmodul mit 8 Eingängen ermöglicht den Anschluss von bis zu 8 verkabelten Komponenten an das JA 100 Alarmsystem. Es ist besonders konzipiert zur Integration von externen Komponenten und Alarmsensoren. Die Reaktionszeit und die Beschaltung jedes Einganges ist pro Eingang individuell möglich. Leistungsmerkmale: zum Einbau in die JA-106K-Zentrale oder Montagedose (JA-190PL) 8 Eingänge Eingänge als NC- NO Kontakt beschaltbar Einstellbare Auslösezeiten (0,5 - bis 5 Sek. ) Technische Daten: Stromversorgung über den BUS der Zentrale, 12 V (9 - 15 V) Stromverbrauch: 5 mA Abmessungen: 50 x 38 x 14 mm Umgebungsbedingungen: EN 50131-1: II, innen Betriebstemperatur: -10 bis 40 Grad Celsius Sicherheitsstufe: Grad 2 gemäß EN 5013-1, EN 50131-3 EN 50130-4, EN 55022 EAN 8594052539486
Die RS-485 BUS-Schnittstelle dient zur Übertragung von Meldungen, Zuständen und Texten aus dem JABLOTRON 100 Alarmsystem an externe Systeme z.B. KNX Systeme. Die Übergabe der Daten erfolgt über die serielle RS-485 Schnittstelle. Das detaillierte Schnittstellenprotokoll entnehmen Sie dem Datenblatt. Technische Daten: zur Einbindung in das JABLOTRON 100 Alarmsystem Stromversorgung aus dem BUS der Zentrale 12V Stromverbrauch im Ruhezustand: 10mA Ausgangsbereich RS-485: 5 V Galvanische Trennung: RS-485 4 kv Abmessung: 52 x 38 x 14 mm Betriebstemperatur: -10 C bis +40 °C Sicherheitsstufe: Grad 2 gemäß EN 50131-1, EN 50131-3 EN 50130-4; EN 55022 EAN 8595614112208
Das FUNK- 230 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Relaismodul können externe 230 V Geräte von dem JABLOTRON 100 Alarmsystem direkt angesteuert und geschaltet werden z.B. Lichtanschaltungen, Pumpensteuerungen etc. Leistungsmerkmale: Einstellungen des PG-Ausgangs durch DIP-Schalter Einbau in JA-190PL-Montagedose möglich Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: 230 V 1 Steuerausgang PG-Ausgang: Wechsler NO, NC Ausgangslast des Relais: max. 16 A /250 V Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen Betriebstemperatur: -10 bis 40 °C Einbau in JA-190PL-Montagedose möglich EAN 8594052538519
Das FUNK- 12 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Steuerausgang können verschiedene Funktionen und Steuerbefehle von dem JABLOTRON 100 Alarmsystem umgesetzt werden z.B. Ansteuerung von Rolltoren, Garagentoröffner etc. Leistungsmerkmale: Einstellungen des PG-Ausgangs durch DIP - Schalter Einbau in JA-190PL-Montagedose möglich Technische Daten: belegt keine Position in dem JABLOTRON 100 Alarmsystem Stromversorgung: 10 - 16 V Belastbarkeit der Relaiskontakte: Maximale Schaltspannung 50 V AC / 60 V DCWiderstandsbelastung max. 2 A Minimaler Schaltstrom 10 mA 1 Steuerausgang PG-Ausgang: Wechsler NO, NC Umgebungsbedingungen: EN 50131-1, EN 50131-3: II, innen Betriebstemperatur: -10 bis 40 °C EAN 8594052538540

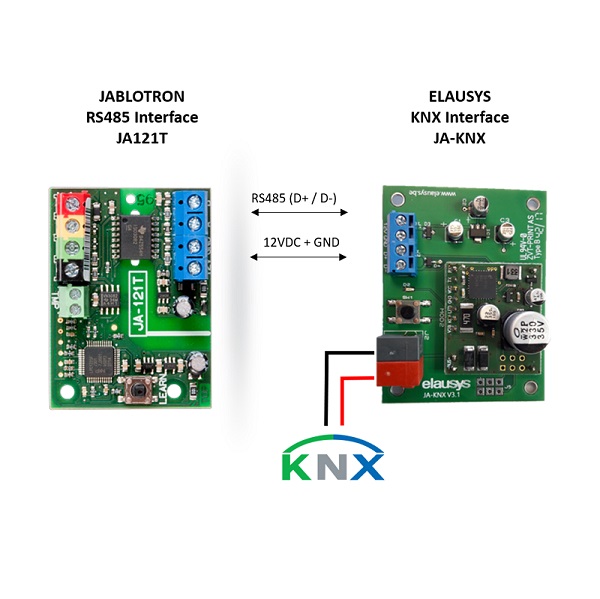

KNX - Gateway + JA-121T Kopplungs Set von dem JA-100+ Alarmsysteme vom KNX Smart Home System.Bidirektionale Schnittstellen Anbindung. Übertragung von Meldungen, Zuständen und Texten stattfinden. Im Bundel enthalten: JA-KNX JA-121T Mit dem Gateway JA-KNX für die JA 100 Alarmsysteme kann über die JA-121T (RS-485) Schnittstelle bidirektional mit dem Jablotron Alarmsystem kommuniziert werden. Somit kann eine Übertragung von Meldungen, Zuständen und Texten stattfinden. Beschreibung Das KNX Schnittstellenmodul JA-KNX ist ein KNX Gateway für die Alarmsysteme Jablotron 100. Er ermöglicht die bidirektionale Kommunikation mit dem Alarmsystem über das Kommunikationsmodul RS-485 (JA-121T) von Jablotron. Integratoren profitieren von einem voll integrierten Alarmsystem mit KNX Szenarien, automatischer Beleuchtung mit den Bewegungsmeldern, Scharfschaltung oder Überwachung des Systems über eine KNX Visualisierung. Diese Schnittstelle ist für die Verwendung mit einem Alarmsystem der JABLOTRON 100-Serie vorgesehen. Das System muss mit einem JA121T-Modul für RS485-Kommunikation ausgestattet sein. Verbindung Das Elausys JA-KNX Modul wird vom KNX Busleitung versorgt und stellt die vom JA-121T-Modul benötigte 12-VDC-Stromversorgung bereit. Der RS485-Busleitung muss zwischen dem JA-121T und der JA-KNX Schnittstelle mit den blauen Schraubklemmen an beiden Modulen verbunden werden. Der Abschlusswiderstand ist bereits auf dem KNX Schnittstellenmodul integriert, daher ist keine zusätzliche Komponente oder Verdrahtung erforderlich. Software Konfiguration von 16 oder 32 PG ist verfügbar und wird in den Gerätegruppenobjekten aufgelistet.Jedes PG des Jablotron Alarmsystems kann von einem Gruppenobjekt gesteuert werden und sein Status wird abgerufen. GO NAME DESCRIPTION 1 PGx PG Control from KNX 2 PGx Status PG status Die Konfiguration von bis zu 96 Zonen ist verfügbar und wird in den Gerätegruppenobjekten aufgelistet. Standardmäßig ist der Zonenstatus für die Zonen 1 bis 96 des Alarmsystems konfiguriert. Ein allgemeiner Parameter erlaubt die Änderung von Zone 97 auf 192 . Dann haben Sie die Möglichkeit, zwei Gateways in der gleichen Installation zu verwenden, um 192 Zonen des Alarmsystems abzudecken. Jede ZONE hat 1 Gruppenobjekte (GO) für den Status zu KNX. GO NAME DESCRIPTION 1 Zone x Status Zone status Jeder Bereich kann mit den 3 Gruppenobjekten gesteuert werden: Arm, Arm teilweise oder Unscharf. Mehrere Status sind verfügbar und haben ein dediziertes Gruppenobjekt. In den Gruppenobjekten sind bis zu 4 Bereiche aufgelistet. Jedem Status kann eine Szene zugewiesen werden. Diese Szenenummern werden jedes Mal aufgerufen, wenn der Zonenstatus aktiv ist (AN). Jeder Bereich hat 12 Gruppenobjekte (GO), 3 für die Steuerung und 9 für den Status auf KNX. GO NAME DESCRIPTION 185 Area x – Arm Arm the Area 186 Area x – Partial arm Partial arm the Area 187 Area x – Disarm Disarm the Area 188 Area x – State disarmed Area x status 189 Area x – Entry delay Area x status 190 Area x – Exit delay Area x status 191 Area x – State armed Area x status 192 Area x – State partial armed Area x status 193 Area x – Fire alarm Area x status 194 Area x – Siren ON Area x status 195 Area x – Panic alarm Area x status 196 Area x – Intrusion alarm Area x status Quelle: elausys
Die BUS- Mehrplatzverteiler mit 8 Anschlussklemmen dienen zur Verteilung und Verkabelung von umfassenden BUS-Installationen des JABLOTRON 100 Alarmsystems. Alle Klemmsteine sind farblich gekennzeichnet, dies ermöglicht eine einfache und schnelle Verkabelung. Dieses Modul kann auch direkt in die Zentralen Type JA-106 und JA-107 installiert werden, oder in die Montagedosen JA-194 PL oder PLV-CP-M/L
Das BUS Anschaltmodul JA-114HN ist besonders zur Integration von verdrahteten Alarmsystemen und Meldelinien geeignet.Dieses Busmodul kann vier verdrahtete Linien mit unterschiedlichen Abschlusswiderständen verwalten und in das Jablotron JA 100 System integrieren. Somit können bestehende Meldelinien oder Baugruppen sehr einfach eingebunden werden. Die Linien-Abschlusswiderstände können bequem in der F- Link Software gesetzt und die Auslöseschwellen programmiert werden. Leistungsmerkmale: 4 Eingänge und 4 Ausgängen belegt vier Positione im JA 100 Alarmsystem Stromversorgung: 12 V über den Bus der Zentrale Maximale Stromstärke von einem Ausgang +U (Sicherung): 200 mA Maximale Stromstärke / Spannung pro Ausgang: 500 mA / 38 V Max. Messwiderstand am Eingang: 20 kOhm Abmessungen: 77 x 40 x 31 mm Klassifizierung: Sicherheitsklasse 2, ACE Typ B gemäß: EN 50131-1, EN 50131-3 Umgebung: II. Innenräume allgemein gemäß EN 50131-1 Erfüllt auch die Anforderungen von: EN 50130-4, EN 55022 EAN 8595614115100
Durchsichtige Abdeckung mit Hintergrundbeleuchtung für die Montagebox JA-194PL
